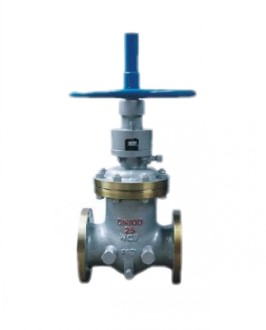

自动调平油密封闸阀KPTYZ42H
KPTYZ42H油密封闸阀特点:楔式自动调平油密封闸阀涉及一种输送气体管道的闸阀。针对现有闸阀存在着力矩大，密封不严密，工作压力低等缺点，而提出一种结构简单，制造维修方便，开关力矩小，密封性能好的楔式自动调平油密封闸阀。所采用技术方案是阀座(７)中间楔形孔装置有凸形闸板(４)和凹形闸板(８)，阀座(７)的上面与靠阀体(６)的中腔壁处装有自动压油密封机构(９)。广泛用于输送气体管路中。
KPTYZ42H油密封闸阀结构原理:是在现有楔式弹性闸阀结构的基础上发展出来的，即在现有楔式闸阀阀体的中腔丙阀座位置处，各装有一个自动压油密封润滑机构，这个机构盛有密封脂的油缸，可沿油缸内表面移动的活塞和阀座组成，当阀关闭时，阀体中腔内充满介质压力，在阀后，即阀的下游端，由于介持被切断，与中腔形成一个压力差值，在这压力差作用下，推动活塞向下运动，从而压缩油缸内的密封脂，通过阀座通道进入阀座密封面上形在密封油膜，从而实现密封。在阀体外部的前后部位，各装有一个密封脂补偿压入机构，当阀汇漏需补偿密封脂时，只需旋转压盖，密封脂便可通过阀体的油孔，进入阀座密封面上又实现了密封。
KPTYZ42H油密封闸阀主要特点及用途
|
试验压力
|
公称压力PN(MPa) |
试验压力(MPa) |
|
壳体 |
密封(液) |
密封(气) |
上密封 |
|
1.6 |
2.4 |
1.8 |
O．6 |
1.8 |
|
2.5 |
3.8 |
2.8 |
2.8 |
|
4.0 |
6.O |
4.4 |
4.4 |
|
6.4 |
9.6 |
7.O |
7.0 |
|
10.O |
15.0 |
11.O |
1.O |
|
16.0 |
24.0 |
18.0 |
18.0 |
|
适用范围
|
壳体材料 |
适用介质 |
适用温度(℃) |
|
碳素钢(C型) |
水、蒸汽、油品 |
≤425 |
|
铬镍钛钢(P型) |
硝酸类 |
≤200 |
|
铬镍钼钛钢(R型) |
醋酸类 |
≤200 |
|
铬钼钢(I型) |
水、蒸汽、油品 |
≤550 |
|
铬钼钒钢(V型) |
水、蒸汽、油品 |
≤570 | |
