济南拓达TD-C2预应力管道压浆剂完全符合公路桥涵新标准：JTG/T F50-2011《公路桥涵施工技术规范》。拓达TD-C2预应力管道压浆剂先后服务于中铁十局京沪高铁第三施工处、中交二航局、中交三航局、中国十五冶、中铁24局、中铁25局、核工业西北工程建设总公司北京分公司等其性能受到客户的信赖。

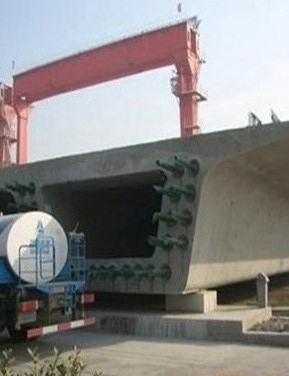

TD-C2预应力管道压浆剂
一、潍坊预应力管道压浆剂产品特点：
1.流动性好，初始流速小于17s,无收缩、自密实、强度高，不泌水、不分层。
2.耐久性好，系无机灌浆料，不存在老化，对钢筋无锈蚀，耐久坚固。
3.压浆具有饱满早强、微膨胀等特性。
4.产品具有高充盈性，可一次性压浆施工，管道内浆体密实无孔隙。
5.预应力钢筋不锈蚀，与混凝土粘结牢固、防锈阻锈、低碱无氯、粘接度高、绿色环保。
6.使用方便，拓达TD-C2管道压浆剂以8~12% 掺入普通水泥拌制成微膨胀压浆材料即可使用。推荐掺量10%。
二、潍坊预应力管道压浆剂技术指标：
执行标准JTG/T F50-2011《公路桥梁施工技术规范》
实验搅拌方法：该实验需用转速2000转/min以上的高速搅拌机搅拌，称取料管道压浆剂300g,
水泥2700g,先加水680g在胶砂搅拌机中慢搅2分钟，后用高速搅拌机高速搅拌6分钟，后再加
水160g高速搅拌3分钟，然后测试即可，若现场没有高速搅拌机，可以选择用胶砂搅拌机搅拌
，但流速会相应延长。用胶砂搅拌机搅拌的具体步骤如下：
实验步骤：称取管道压浆剂300g，水泥2700g；加水580g慢搅1min，然后快搅5min；
后加水100g快搅3min；再加水160g慢搅min；测试即可；
|
检验项目 |
标准指标 |
检验值 |
|
凝结时间（h） |
初凝 |
≥5 |
6 |
|
终凝 |
≤24 |
16 |
|
流动度（s） |
初始流动度 |
10月17日 |
16 |
|
30min流动度 |
10月20日 |
18 |
|
60min流动度 |
10月25日 |
22 |
|
泌水率 |
24h自由泌水率 |
0 |
0 |
|
% |
3h钢丝间泌水率 |
0 |
0 |
|
|
3d |
≥20 |
25 |
|
抗压强度 |
7d |
≥40 |
43 |
|
（Mpa） |
28d |
≥50 |
60 |
|
抗折强度 |
3d |
≥5 |
6 |
|
（Mpa） |
7d |
≥6 |
7.5 |
|
|
28d |
≥10 |
11 |
|
压力泌水率 |
0.22Mpa(孔道垂直高度≤1.8m时) |
≤2.0 |
1.3 |
|
（%） |
0.36Mpa(孔道垂直高度＞1.8m时) |
|
自由膨胀率 |
3h |
0-2 |
0.16 |
|
% |
24h |
0-3 |
0.25 |
|
对钢筋的腐蚀作用 |
无锈蚀 |
无锈蚀 |
三、潍坊预应力管道压浆剂使用方法：
1、预应力筋的制作，锚具、夹具等的安装，预应力的施加，压浆等应满足设计要求，符合客运专线预应力混凝土预制梁暂行技术条件的规定。
2.拌制预应力管道压浆剂水泥浆的参考水灰比,建议0.26-0.28，实际水灰比需据试验确定。在搅拌机中加入实际拌合水的80%-90% ，开动搅拌机，均匀加入全部管道压浆剂，边加入边搅拌，然后均匀加入全部水泥。全部粉料加入慢速搅拌2min，然后快速搅拌1min,加入剩下的10%-20%的拌合水，继续搅拌1min。
3.水泥浆自搅拌至压入孔道的延续时间，视气温情况而定，一般在30-45min范围内。
4.浆料在使用前和压注过程中应连续搅拌。
四、潍坊预应力管道压浆剂注意事项
1.压浆时浆体温度应保持在5℃-30℃之间，否则应采取措施满足条件。
2.预应力管道压浆剂、水称量准确，并严格按确定的水灰比加水，不得随意调整加水量。
五、潍坊预应力管道压浆剂包装及贮存
1.本产品为塑料编织袋（加内衬）包装，净重25公斤/袋。
2.须贮存于干燥通风的室内。
3.保质期半年。
|
沈网警备案20040880号
