 齿轮泵的概念是很简单的，即它的最基本形式就是两个尺寸相同的齿轮在一个紧密配合的壳体内相互啮合旋转，这个壳体的内部类似“8”字形，两个齿轮装在里面，齿轮的外径及两侧与壳体紧密配合。来自于挤出机的物料在吸入口进入两个齿轮中间，并充满这一空间，随着齿的旋转沿壳体运动，最后在两齿啮合时排出。
在术语上讲，齿轮泵也叫正排量装置，即像一个缸筒内的活塞，当一个齿进入另一个齿的流体空间时，液体就被机械性地挤排出来。因为液体是不可压缩的，所以液体和齿就不能在同一时间占据同一空间，这样，液体就被排除了。由于齿的不断啮合，这一现象就连续在发生，因而也就在泵的出口提供了一个连续排除量，泵每转一转，排出的量是一样的。随着驱动轴的不间断地旋转，隔膜泵也就不间断地排出流体。泵的流量直接与泵的转速有关。
泊头齿轮泵是依靠泵缸与啮合齿轮间所形成的工作容积变化和移动来输送液体或使之增压的回转泵。由两个齿轮、泵体与前后盖组成两个封闭空间，当齿轮转动时，齿轮脱开侧的空间的体积从小变大，形成真空，将液体吸入，齿轮啮合侧的空间的体积从大变小，而将液体挤入管路中去。吸入腔与排出腔是靠两个齿轮的啮合线来隔开的。齿轮泵的排出口的压力完全取决于泵出处阻力的大小。
泊头齿轮泵用于输送粘性较大的液体，如润滑油和燃烧油，不宜输送粘性较低的液体(例如水和汽油等)，不宜输送含有颗粒杂质的液体(影响泵的使用寿命)，可作为润滑系统油泵和液压系统油泵，广泛用于发动机、汽轮机、离心压缩机、机床以及其他设备。齿轮泵工艺要求高，不易获得精确的匹配。
内齿轮泵的两个齿轮形状不同，齿数也不一样。其中一个为环状齿轮，能在泵体内浮动，中间一个是主动齿轮，与泵体成偏心位置。环状齿数较主动齿轮多一齿，主动齿轮带动环状齿轮一起转动，利用两齿间空间的变化来输送液体。另有一种内齿轮泵是环状齿轮较
主动齿轮多两齿，在两齿轮间装有一块固定的月牙形隔板，把吸排空间明显隔开了。在排出压力和流量相同的情况下，内齿轮泵的外形尺寸较外齿轮泵小。
常用的齿轮泵有：CB-B型齿轮泵,共有16种规格。型号字母CB表示齿轮泵，后一个B表示压力等级，中国机床液压系统压力分成A、B、C三级，相对应的压力是1.0、2.5、6.3 MPa。农机用CB齿轮泵压力较高，其额定压力为10 MPa，最大压力可达13.5 MPa，转速范围为 1300～ 1625r／min。CB-F型高压齿轮泵，额定压力为14 MPa，最大压力可达17.5MPa。
凸轮转子泵属于回转式容积泵，效率高，寿命长，适于输送温度-30℃～+180℃，粘度30～1.0×105cSt,含有固体颗粒的悬浮液体及具有腐蚀性和卫生性要求高的介质，泵体内部与介质接触的零部件均采用不锈钢材料，并且可以根据介质不同的物理特性，改变泵的转速。

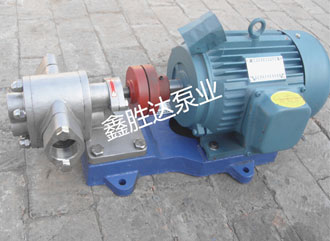

不锈钢齿轮泵一种齿轮泵，具体地说是一种具有耐酸、耐磨功能的齿轮泵。在壳体上安装主动轴与被动轴，在主动轴位于壳体内的一段上安装齿轮，在被动轴上安装与齿轮啮合的齿轮，形成一对齿轮副，在壳体上设置物料的进口与出口，其特征是：在壳体内容纳齿轮副的空腔内壁设置陶瓷板。本装置通过改变齿轮泵的构造，来提高齿轮泵的耐酸及耐磨性能。
|
