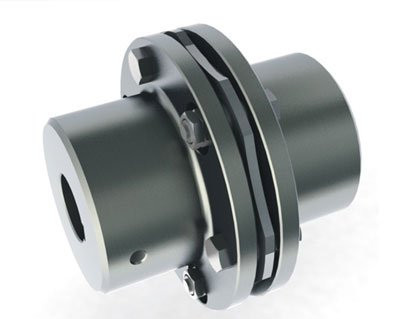

 膜片联轴器的受力总结及计算方法
（1）扭矩产生的薄膜应力。设传递的扭矩为T(N.m)，总片数为m，对于8孔螺栓，由简化条件知：单片膜片的转矩T1=T/m，每个主螺栓上所受的力为F=T/4mR。
（2）高速旋转时由于惯性所产生的离心应力。假定螺栓与联轴器膜片材料相同，可计算得各自的质量，根据所处的位置和螺旋角度，可算的离心力，且作用在总质心上。高转速机械的离心惯性力在结构的应力计算中十分重要，其离心惯性力可以按径向力F=(2∏n/60)2rp加载，方向沿径向向外，固定中间螺栓孔的径向位移、周向位移和轴向位移，周边无其他载荷作用。
（3）由于轴向安装的误差，使膜片沿轴线方向发生弯曲变形。该位移加载在中间螺栓孔处的轴线方向，径向位移和轴向位移固定。在两端的两个中间空来施加约束，中间孔来承受载荷。这样就把它作为静定简支机构来处理。
（4）角向安装误差引起的弯曲应力。它可以根据下图的简化来求解。由于在轴线角向的安装实际误差，使膜片沿轴线方向发生周期性弯曲变形，而且它是决定膜片联轴器膜片疲劳寿命的主要原因。根据角向偏差计算所引起的中间螺栓孔一周在轴线方向的位移，径向位移和轴向位移固定。通过角度倾斜可以求出恢复力矩H的大小，一般情况下，膜片联轴器膜片的角位移是很小的，因此膜片变形属于小变形，可以采用薄板小挠度弯曲理论来分析。
|
