 消声止回阀结构与优点
消声止回阀原理结构
1、消声止回阀在使用过程中，介质按箭头方向流动。
2、当介质按规定方向流动时，阀瓣受介质力的作用，被开启;介质逆流时，因阀瓣自重和阀瓣受介质反向力的作用，使阀瓣与阀座的密封面密合而关闭，达到阻止介质逆流的目的。
3、阀体及阀瓣的密封面采用不锈钢堆焊。
4、消声止回阀(HC41X)的结构长度按GB12221-1989的规定，法兰连接尺寸按JB/T79-1994的规定。
消声止回阀安装和使用
1、消声止回阀通路两端须堵塞，存在干燥通风的室内。如长期存放，应经常检查防锈蚀。
2、安装前应将阀门清洗干净，并消除在运输过程中造成的缺陷。
3、安装时必须仔细核对阀门上的标志和铭牌是否符合使用要求。
4、本阀门安装在水平管道上，阀盖向上。
消声缓闭止回阀优点：
1、维护工作量小，使用寿命长，密封性能良好。由于没有轴和轴套的转动件，不存在轴和轴套的磨损，胶球呈自由悬浮和自由转动状态，磨损也是均匀的，加之胶球的直径是球座通径的1.3倍，即使胶球磨损了一层，仍有较好的密封性能，起到了耐磨损作用。
2、阻力系数小，节能。运行时水的流线平滑，而且受水流速度影响较小，水流阻力系数稳定且较小。
3、消声和减振效果好，有良好的缓闭和减小水锤作用。
4、消声缓闭止回阀胶球比重接近水的比重，呈自由悬浮状态，因此既可以水平安装，也可以垂直安装。缺点：体积较大，对老泵站止回阀改造时，可能会受到尺寸限制。

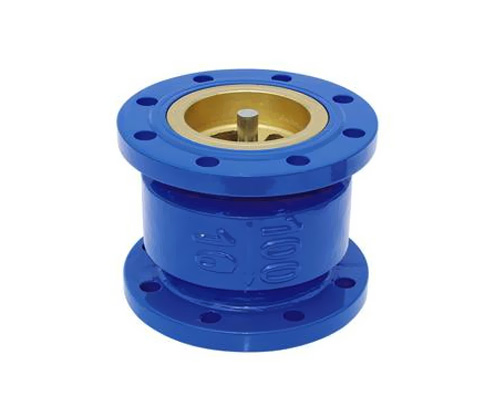

消声止回阀(HC41X)瓣采用弹簧加载，其快速关闭能有效地减小水锤压力，密封性能好，关闭无噪声。消声止回阀(HC41X)具有体积小、重量轻、流体阻力小、耐疲劳、寿命长等优点。
橡胶瓣止回阀(H44X)主要由阀体、阀盖及橡胶瓣三种主要零件组成。其中橡胶瓣由钢板、钢棒及强化尼龙布做衬底，外层披覆橡胶制成，阀瓣开关寿命可达100万次。
微阻缓闭止回阀(HH44X)是旋启式止回阀的一种特殊品种，它通过缓闭的形式减小水锤压力。微阻缓闭止回阀(HH44X)是一只普通旋启式止回阀，但其阀瓣的摇杆轴较粗较长，穿出阀体之外，通过连接机构与分置两侧的油缸阻尼器相连，连接机构由摇臂、滑叉和横销组成。
