 波纹补偿器的热力管道固定支架受力计算
波纹补偿器比方形补偿器具有占地空间小，比套筒补偿器不渗漏等特点，特别是在城镇集中供热工程中由于受到各种条件的限制，波纹补偿器得到了广泛的应用。热力管道固定支架，特别是架空热力管道固定支架，其受力的大小影响到土建工程量的大小，影响到整个工程造价，所以正确、准确的热力管道固定支架轴向水平推力计算，有着非常重要的经济意义。目前，有关的专业书籍，对应用波纹补偿器的固定支架推力计算叙述不详，计算方法也不一样，厂家提供的产品样本使用说明中，对固定支架的推力计算，也存在着同样的问题。本人根据多年从事热力工程设计工作经验，谈谈如下看法，供同行们参考。
二、设置和计算的前提条件进行热力管道固定支架所受水平推力计算之前，我们必须明确两个问题。
(1)热力管道内介质无论是蒸汽和热水，启动时是逐步升温的(也称为暖管)，所以固定支架两端的管道温差很小，可以忽略不计。
(2)任何力都有方向性，固定支架两端的受力方向相反。但为了有安全裕量，我们设定固定支架受力等于大的一端推力，减去70%小的一端推力。根据专业书籍和不同厂家提供的固定支架受力计算方法，相同条件下的固定支架，得出的受力大小竟相差几倍乃至十几倍，实际运行后有时按受力小建成的固定支架，也没有遭到破坏，主要原因有：
①受力大的计算公式有误；
②固定支架另一端所受到的推力起到了抵消作用。所以只根据固定支架一端受力大小，而建成的固定支架过于保守，造成原材料的浪费。
根据热力管道固定支架上述特点，合理的设置固定支架间距；确定波纹补偿器位置；管道附件，管道分枝的定位，对安全运行，降低工程造价有着非常重要的意义。

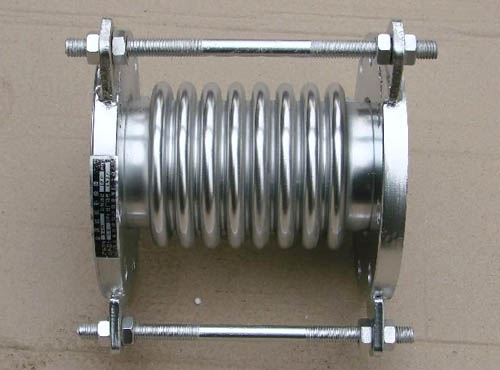

影响波纹补偿器寿命的因素波纹补偿器是以奥氏体不锈钢为材料压制成能受压的具有弹性的波纹形的管状元件及其附属元件如管接件、导流筒、杆件和填料等组成的用以补偿管路和设备位移的挠性元件。由于管路系统受力的复杂性及根据补偿位移(轴向、径向、角向)的需要，设计和制造出了适用于不同用途的波纹补偿器。常用的波纹补偿器有通用型波纹补偿器、大拉杆横向型波纹补偿器、小拉杆横向型波纹补偿器、铰接横向型波纹补偿器、铰接角向型波纹补偿器、万向铰横向型波纹补偿器、万向铰角向型波纹补偿器、直管压力平衡型波纹补偿器、曲管压力平衡型波纹补偿器等。波纹补偿器的使用寿命，一般以其疲劳破坏次数N来表示。根据波纹管的结构参数、补偿量和压力值，疲劳破坏次数可通过计算和实验得出。波纹补偿器是具有高技术含量的管路也是设备系统中的一种重要元件，且其种类多，如何正确地使用好波纹补偿器，在满足管路和设备系统要求的同时，又能达到一定的使用寿命周期，与工艺系统同步，并非是一件简单事情。需要设计、制造、施工和维护各环节均能充分地了解和掌握各种波纹补偿器的性能，依据不同的工艺和现场条件，同步设计、制造、施工和维护好波纹管补偿器，才能达到其预期的效果。任何一个环节疏忽，均会影响其使用效果，甚至造成其致命的损害而失去其应有的效果，给生产带来恶果。根据某厂产品实际测试得出的波纹补偿器在工作压力、管道位移不等量变化时对补偿器许用寿命影响的数据作出关系图。波纹补偿器工作压力与许用寿命的关系图，波纹补偿器变形量与许用寿命的关系图。波纹补偿器在额定位移附近使用时，工作压力的变化对许用寿命影响很小；只有在工作位移量离额定位移较大时，工作压力的变化对许用寿命的影响才较为明显。而工作压力无论在何范围内，波纹补偿器的位移量对其许用寿命的影响是非常大的。
沧州中久机械设备有限公司（http://www.czzjjx.com/）生产的金属波纹补偿器，金属波纹管补偿器，金属补偿器，非金属补偿器，直埋式波纹补偿器等产品，非金属补偿器厂家，金属补偿器厂家介绍可靠性是由设计、制造、安装及运行管理等多个环节构成的。可靠性也应该从这几个方面进行考虑。材料选择对用于供热管网的波纹管的选材，除应考虑工作介质、工作温度和外部环境外，还应考虑应力腐蚀的可能性、水处理剂和管道清洗剂对材料的影响等，并在此基础上结合波纹管材料的焊接、成型以及材料的性能价格比，优选出经济实用的波纹管制作材料。 |
