 螺纹塞环规应用测量精度
在机械设备、仪器仪表中，螺纹工件应用极为广泛，螺纹种类很多。螺纹的形状有圆柱螺纹和圆锥螺纹两种。圆柱螺纹可分为普通螺纹、圆柱管螺纹、梯形螺纹、锯齿形螺纹等，其中梯形螺纹主要用于传递运动，如机床的传动丝杠。

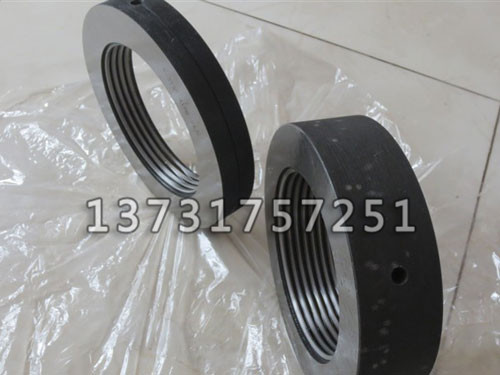

螺纹塞环规是用于对内、外圆柱螺纹制件进行综合检定的量具，能控制螺纹制件的极限尺寸。用螺纹塞环规综合检验普通螺纹的方法使用普遍，这种方法测量简便、效率较高，且能可靠地保证互换。螺纹量规按其用途可分为工作量规、验收量规和校对量规，因此，螺纹量规的合格与否直接影响着螺纹制件的验收。对于螺纹量规，为了确保其制造精度以及使用上的要求，一般采用单项测量。螺纹参数的单项测量是分别测量中径、螺距以及牙形半角等，其中控制螺纹量规的中径尺寸能比较全面、综合地控制螺纹量规的尺寸要求。测量中径的方法有量针法、工具显微镜的影象法、轴切法等。量针法测量螺纹中径有三针法、两针法、单针法，一般采用三针法。公制梯形螺纹塞环规中径测量时主要是由螺纹升角引起的斜率误差，其他误差相对斜率误差而言其计算值较小，因此，测量中务必注意剔除斜率误差。螺纹塞规作为检验螺纹工件的检具，在工业生产中应用广泛，所以弄清螺纹塞规的检测方法，保证螺纹塞规的检测质量至关重要。目前，螺纹塞规检定规程中，主要介绍了三针法测量螺纹塞规中径的方法，而实际工作中，对于牙数很少的塞规(如止端螺纹塞规)，在测量螺纹中径时，不宜用三针法。所以本文介绍了二针法和单针法测量螺纹塞规中径的方法，此方法在工作实践中证明是可行的，用此方法进行检测，不仅解决了牙数很少的螺纹塞规中径的检测问题，而且达到了要求的检测精度。
测量螺纹时，三针最佳直径的选择
用三针测量螺纹塞规中径时，螺纹牙形半角误差对测量精度的影响最大。如果选择适当直径的三针放于螺纹槽内，恰与螺纹的中径点相切时，则牙形角不论大于或小于理论值对螺纹中径的测量结果都没有影响。
