 圆锥螺纹塞环规基面中径检测与测量中常识
圆锥螺纹塞环规单参数测量主要是对圆锥螺纹塞规的测量，测量项目主要包括：基面中径、牙型角、螺距、锥度等。如果圆锥螺纹基面中径的实际中径不等于基本中径，当两螺纹旋合到牙侧接触时，基面就可能不重合，旋合长度就会改变，因而基面中径是圆锥螺纹塞规的第一要素，其设计精度要求很高，所以对于圆锥螺纹塞规基面中径的测量也成为其单项测量中最主要的研究方向。圆锥螺纹塞规基面中径的测量方法很多，根据测量过程中测量仪器与圆锥螺纹塞规接触否可分为接触式测量和非接触式测量。
使用量针测量圆锥螺纹塞规基面中径
采用量针法测量圆锥螺纹塞规基面中径多在仪器上进行，在测量前要给出被测中径距离基准面的位置，并将被测牙槽的位置标记下来。测量时有用两针、三针、四针等方法，无论是哪种量针法，都应根据螺纹的螺距和牙型角选取最佳针径。

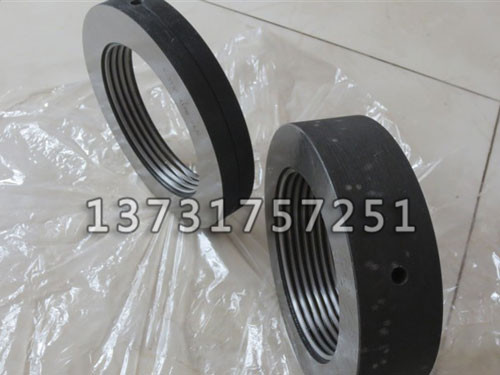

螺纹环规测量中常识与锥度塞环规常识
认为两侧块间的尺寸E不等于所研量块尺寸，而应用光滑环规在仪器上比较测得。这一说法值得商榷。两侧块间的尺寸E用所研量块尺寸，比光滑环规直径尺寸的精度还高，在仪器上用光滑环规比较测量所得两侧块平面间的尺寸与所研量块尺寸不同，一是因有测量误差存在，二是因为球测头前端有挤压的小平面，不能与光滑环规在直径处接触，造成两侧块间的尺寸E"变大"，问题出自球测头，而不是两侧块间的尺寸。因此不能用两侧块平面间的尺寸调整仪器零位。
用V型侧块在万能测长仪上比较测量螺纹单一中径的不确定度比用光滑环规在万能测长仪上比较测量螺纹单一中径的要小，作者推荐用前者。这是因为前者比较时，测球接触的情况一致，后者测球接触的情况不一致，虽然可以进行各种修正，但带来的不确定度肯定要比前者大一些。若球测头前端有小平面或大于光滑环规半径的弧面时，球测头不能与光滑环规在直径处接触，因而也会带来测量误差。两侧块间所用量块的数量尽量少，这样可减少侧块内尺寸的误差。尽量用式(8)的第二等式进行计算较为简便，可避免计算时的粗大误差。用60°V型侧块测量梯形螺纹时，要注意各种修正，包括两种测力修正之差，这也是因为测球接触的情况不一致。
