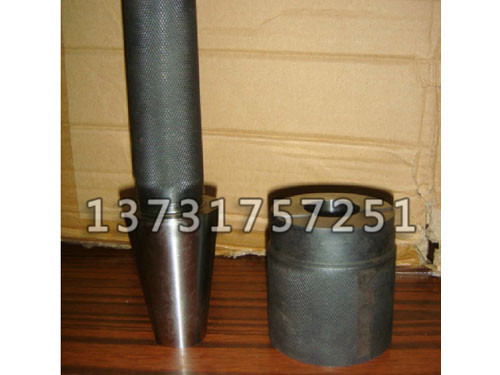

 光滑塞环规
光滑塞环规的测量方法与注意事项
光滑塞环规的测量方法：此种方法属于接触法绝对测量，一般采用直径为几毫米的测头，与被测环规内壁接触。因测头直径较小，可保证测头与被测环规为点接触。测量时，当测头在被测环规的直径方向A、B处时，取仪器的两次读数a和b，则被测环规尺寸：D=(b-a)+d式中：D—被测环规内径；b，a—仪器的两次读数；d—仪器测头的直径。
灵敏杠杆必须和3×物镜配合使用，选用其它物镜将看不见三对双刻线像。光滑环规测量前，在万能工具显微镜的主显微镜上安装3×物镜，光学灵敏杠杆用接圈套在3×物镜的下端，将光学灵敏杠杆向上推足，用旋转旋钮就可固定。将被测环规固定在工作台中间的位置上，不能有任何移动，以免引起测量误差。下降臂架，将光学灵敏杠杆测头引入被测孔内，然后调整仪器的纵、横向滑板，使测头与被测环规孔壁接触，并位于孔的直径方向，其标志是调整横向滑板，使纵向示值达到转折点(出现极大值或极小值)。保持横向示值不变，微动纵向滑板，使目镜中三对双刻线对称套住米字线的实线1，并读取纵向第一次示值a。然后转动测力转向环，改变测力方向，移动滑板，在被测环规另一侧，使测头在被测孔径方向与孔壁接触，并调整测头处于垂直位置，读取纵向第二次示值b。则由接触法绝对测量孔径原理D=(b-a)+d，计算测量结果，光学灵敏杠杆测头直径d刻在杠杆的侧面上。例如：测量φ20mm的环规，已知光学灵敏杠杆测头直径d为3.0749mm，第一次读数值为81.6569mm，第二次读数值为98.5862mm，则被测环规内径尺寸D为：D=(98.5862-81.6569)+3.0749=20.0042(mm)。
在整个光滑塞规测量过程中，动作要平稳、准确。测量时最须注意的是光学灵敏杠杆测头和被测环规测量面相靠的调整问题。在引入灵敏杠杆测头和被测环规测量面相靠时，动作用力过猛就很容易损坏灵敏杠杆测头，使该附件不能再继续使用。另外，不要把注意力过度集中在测头与环规表面接触的地方，这样往往由于接触情况判断不清而使测头超越标准接触位置而带来损坏，因此对其外面接触情况只大致看一下，主要把注意力集中在目镜视场内，凭对称刻线出现的位置来判别灵敏杠杆测头和被测环规测量面相靠情况。
