 合理使用K型檐沟是雨水系统设计很好的技术措施

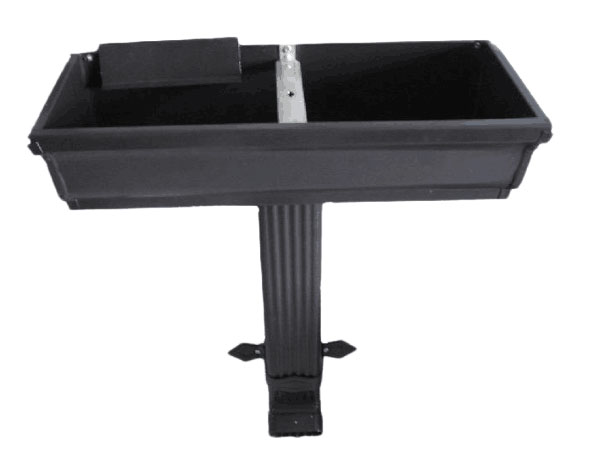

众所周知，由于出于建筑立面或不允许雨水管进入某些室内场合的要求，在建筑雨水排水中会大量采用外墙侧式雨水斗。K型檐沟有两种连接方式：①通过外墙落水斗相连；②直接与立管相连。笔者认为，除非建筑立面要求雨水斗直接与立管连接，否则应尽量安装外墙落水斗。下面结合工程实际谈谈外墙落水斗合理使用场合。
1）小面积汇水且不适合安装两根雨水立管的场所：因为雨水落水斗不但很好地改善了雨水流态，并且起到相当于雨水外排水系统的作用，假如雨水排出横管或立管堵塞，屋面雨水从落水斗溢流、从而避免在屋面形成积水。
2）需要问接排水的某些场所：例如阳台排水地漏、室内空调冷凝水等处，如果室外设置问接排水小方井有困难，可先排入落水斗，再接至检查井。
3)伸缩缝两边屋面排水需要合用一根雨水立管：如果出现伸缩缝等结构缝两边屋面的面积不大、分设两根雨水管不经济也不美观的情况，利用雨水斗不与落水斗固定的特点，可把两个侧式落水斗接入同一个落水斗再排出。
4)露台、阳台等雨水排水需与屋面排水管合用的场所：在别墅等低层建筑中，如果在屋面排水立管在旁边通过的情况下，为一个露台或阳台采取在屋面雨水立管旁边再设一根雨水立管的做法肯定被建筑专业出于立面考虑否定。
采取外墙落水斗，可将露台或阳台地漏接入屋面雨水立管，由于落水斗比地漏高，而不用担心屋面雨水从地漏中返溢了。
虹吸式屋面排水系统天沟水力设计
金属落水系统的水力设计主要是配合土建要求，确定天沟的形式和断面尺寸，校核重现期。为增大天沟泄流量，天沟断面形式多采用水力半径大、湿周小的宽而浅的矩形或梯形(国内多采用矩形天沟)。为了排水安全可靠，天沟应有不小于100mm的保护高，且起点水深不应小于80mm。
虹吸式屋面排水系统天沟在前期设计时，可参照重力式系统天沟的设计，如已知天沟的长度、坡度、材料、汇水面积和设计重现期时，天沟形状和几何尺寸设计步骤为：
(a)确定分水线，求每条天沟的汇水面积F；
(b)求Smin暴雨强度qs；
(c)确定天沟设计流量Q；
(d)初步确定天沟形状和几何尺寸；
(e)计算天沟过水断面积w；
(f)计算流速v；
(g)计算天沟允许通过的流量Q允；
(h)校核天沟允许通过流量Q允是否大于或等于天沟设计流量Q设，否则，则应改变天沟形式和尺寸，增大过水断面积，重新计算。
应当注意到，虹吸系统相比重力流系统按全流量设计，在虹吸启动阶段泄流量远小于设计流量，尤其是突遇特大降雨时，铝合金天沟迅速涨水，虹吸系统在虹吸行为形成前依然按重力流方式运行，如果系统启动阶段管路系统泄流量和天沟储存量小于降雨量，则会发生天沟超荷载运行，溢流发生，造成系统失效。
