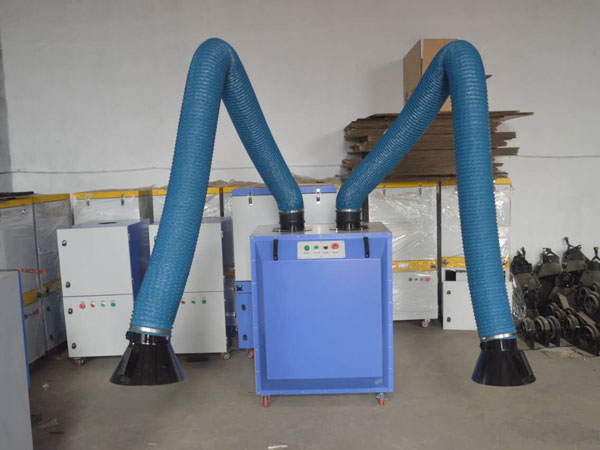

 焊烟除尘器材料与焊接区域
高效过滤器采用聚四氟乙烯覆膜聚脂滤料，焊烟除尘器的材料是一种高科技产品，具有高的化学稳定性、表面极其光滑、极低的摩擦系数、耐高低温、抗腐蚀、耐酸碱、防老化又憎水性、持久耐用的特点。焊烟除尘器的微孔结构可在特殊条件下经机械拉伸得到，而丝毫不改变其原有特性。微孔过滤覆膜孔径可控制在0.2～0.3μm，过滤方法属于膜表面过滤。在过滤时膜表面截留的粉尘很容易剥落，其通气量能长时期保持在同一水平上。由于覆膜滤材是用其光滑不黏的表面截留粉尘，利用这一特性不仅可以节约脉冲清灰系统的压缩空气量，又可避免烟尘对薄膜基布的磨损，延长了滤筒的使用寿命，同时为设备提供最低而平稳的压降差。覆膜式滤筒面积大、体积小，能降低能量损耗，加大气流量，延长保养时间。所以高效覆膜聚脂滤筒是焊接烟尘收集系统的最佳选择。活性炭用于吸附空气中的气体污染物，主要用于处理气体污染物cO，NOX，O3，空气中的N2，O2，cO2。活性炭的微孔面积大，700～2000m2/g，可通过再生重复使用。
为保证工作区域相对洁净度，送风筒采用可调式柱型送风筒，在厂房立柱1.0～2.5m高度布置送风筒，新鲜空气从送风筒以低速气流送出，风速在0.3m/s左右。夏季送凉风，送风方向朝上，低温新风在重力作用下下沉，工作区域热气流上浮形成对流，将含尘气体带向厂房上方；春秋过渡两季送风温度与室内温度相关不大，送风方向保持水平，热源产生的热气流带动脏空气上升；冬季送暖风，送风方向朝下，利用送风时的压力以及热空气本身的浮力将脏空气挤向厂房上方，充分利用冷热空气密度的差别，达到最佳的气流组织。焊接烟尘专用送风筒送风量大、送风速度低、送风距离远，较低的送风速度确保不会吹散气体保护焊的保护气体，从而保证了焊接质量。
目前，采用置换通风整体治理液压支架结构件焊接烟尘技术项目已投产，经生产负荷运行，工作区污染物浓度、温度、湿度均符合技术要求，空气品质好，人体感觉舒适。因此，采用置换通风方式、PTFE滤筒与空调系统工程相结合，烟尘经高效过滤段净化后，排出20%回风，80%新风与回风混合后，冬季经加热送入厂房内，夏季全新风运行，春秋过渡季新风量在20%～80%范围内运行，是液压支架结构件焊接车间焊烟治理的有效方法，也有利于节能、节约工程费用和运行成本，值得推广。
室内焊接区域风速以不影响氩气保护焊接质量为前提，在焊接区域的风速≤0.5m/s（送风口的面风速在2m外要降低到0.5m/s以下）。焊烟整体净化气流组织根据对高大厂房的焊接烟尘的观察，发现焊接烟尘由工作区上升后，随热气流升腾，并卷吸周围空气，最终会弥漫并悬浮聚集在车间的某一高度便不再上升。聚集高度8～10m，因此将回风口设置在顶部，有利于烟尘排除的总体效果。另外，液压支架结构件焊接车间跨度大，送风距离长，而焊接工艺要求焊接工位风速不能大于0.3m/s。置换通风特点为"三低一高"，即低位送风、低送风速、低送风温差、高位排（回）风。置换通风是利用空气密度差而在室内形成由下而上的通风气流，在有热源的车间，由于在高度上具有稳定的温度梯度，将新鲜空气以极低的流速（υ＜0.2～0.5m/s）从风口流出，向车间内补充少量的新风量，使温度低于室温2～4℃，送风的密度大于室内空气的密度。送入室内下部的工作区（1.8m以下空间），低温的新风在重力作用下先是下沉，随后慢慢扩散并蔓延到全室，地面上形成一层薄薄的空气层，称其为空气湖。而室内热源（人员及设备）产生的热气流，由于浮力作用而上升，并不断卷吸周围空气，空气湖中的新鲜空气受热源与污染源上升气流的卷吸作用、后续新风的推动作用及排风口的抽吸作用而缓慢向上移动，形成类似于向上的活塞流的单向流动，工作区的污浊空气被后续的新风所取代。车间内的热源（人员、电源、焊接及切割）在置换流的上方形成向上的热烟羽，由于热烟羽所引起的垂直流运动要强于置换流，部分空气会形成回流；但由于该气流已被加热，因此不能下降到空气湖处。因此，置换通风形成了热力分层现象，当达到稳定时室内空气在温度、浓度上便形成两个区域：上部紊流混合区和下部单向流动清洁区，靠近地面处为置换流区（空气的质量近于送风），上方为混合流区。
最终室内热浊的空气被后续的新鲜空气抬升到车间顶部，并被设置在上部的排风口排出。采用集中回风方式，收集污浊的回风进行有效的净化处理，置换通风的通风效率通常大于1。
泊头市智创环保设备有限公司（http://www.btzchb.com/）的焊烟除尘器，脉冲布袋除尘器，布袋脉冲除尘器，布袋除尘器产品是主要生产销售的，为了提高清灰效果和连续工作的能力，在设计中将袋除尘器分割成若干室（或区），每个室都有一个主气阀来控制该室处于过滤状态还是停滤状态（在线或离线状态）。当一个室进行清灰或维修时，必需使其主气阀关闭而处于停滤状态（离线状态），此时处理风量完全由其它室负担，其它室的总过滤面积称为净过滤面积。也就是说，净过滤面积等于总过滤面积减去运行中必需保持的清灰室数和维修室数的过滤面积总和。
|
