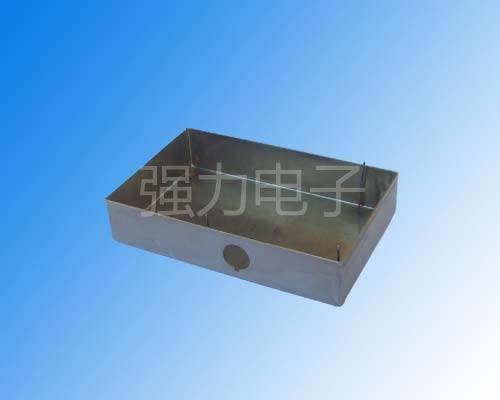

 模块电源外壳发展情况与结构特性
模块电源外壳的市场发展情况怎么样？为了满足市场对电源性能不断提高的要求，直流模块电源开始向高效率、高功率密度、低压大电流、低噪音、良好的动态特性以及宽输入范围等方向发展，薄型化、模块化、标准化并以积木的方式进行组合的电路拓扑结构得到了日益广泛的应用。高功率密度高效率现代通信产品对体积的要求越来越高，这势必要求模块电源减小体积、提高功率密度，而提高效率是与之相辅相成的。目前的新型转换及封装技术可使电源的功率密度达到188W/in3，比传统的电源功率密度增大不止一倍，效率可超过90%。之所以能达到这些指标，应归功于微电子技术的发展使大量高性能的新型器件涌现出来，从而使损耗降低。较典型的是高性能的金属氧化物半导体场效应晶体管(MOSFETs)，其在同步整流器中取代了传统设计中使用的二极管，使压降由0.4V降到0.2V；功率MOSFET制造商正在开发导通电阻越来越小的器件，其导通电阻已由180mΩ降到18mΩ；高度的硅晶片集成使元件数目减少2/3以上，结构紧密、相对于分立元件的布局减小了杂散电感和连线电阻。电源针对模块电源从电路设计、制造工艺，到检测等项目进行全线创新，现推出了高功率密度的模块电源，其满足工业级-40~~+85℃的工作条件下满负载长期工作，高效率可使功耗相对减少，工作温度降低，所需的输入功率减少，也提高了功率密度。
模块电源外壳的结构特性是什么？AC/DC变换是将交流变换为直流，其功率流向可以是双向的，功率流由电源流向负载的称为"整流"，功率流由负载返回电源的称为"有源逆变"。DC/DC变换是将可变的直流电压变换成固定的直流电压，也称为直流斩波。斩波器的工作方式有两种，一是脉宽调制方式Ts不变，改变ton(通用)，二是频率调制。
(1)Buck-Boost电路——降压或升压斩波器，其输出平均电压U0大于或小于输入电压Ui，极性相反，电感传输。
(2)Cuk电路——降压或升压斩波器，其输出平均电压U0大于或小于输入电压Ui，极性相反，电容传输。还有Sepic、Zeta电路。
(3)BUCK电路——降压斩波器，其输出平均电压U0小于输入电压Ui，极性相同。
(4)Boost电路——升压斩波器，其输出平均电压U0大于输入电压Ui，极性相同。
模块电源外壳中的电容是具备可选性的！为保证可靠作业，有必要下降钽电容的额外电压。例如，额外值为10uF/35V的D型钽电容，作业电压应下降到17V，假如用在电源输入端过滤纹波，额外35V钽电容可在高达17V的电压导轨上可靠地作业。开关电源用于对这些电源进行操控，由于具有显著长处，开关电源已成为大有些电子商品的规范电源。电容可用来削减纹波并吸收开关稳压器发生的噪声，它还能够用于后级稳压，进步设备的稳定性和瞬态呼应才能。电源输出中不该呈现任何纹波噪声或残留颤动。
|
