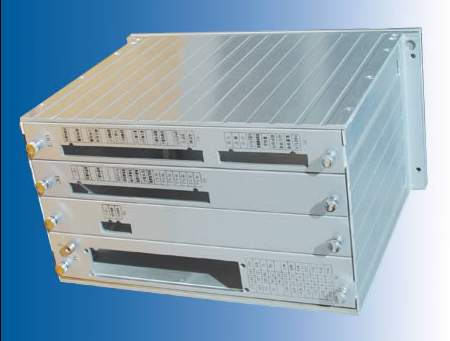

 军用电源机箱在铁路行业与布线方向
军用电源机箱在铁路行业的需求量有多强？在全球的中高档通信电源市场，主要的发展方向是提升效率、减少体积、提高功率密度、增加产品的灵活性以配合不同客户的不同要求。Vicor公司亚太区业务总监芮健秋透露，其公司的一些客户为了提高系统效率，把系统中的电源总线电压提升到350V或以上，而不是常用的48V或24V。芮健秋表示，将来Vicor公司的新产品也是朝着这些目标开发。与通信行业类似，铁道行业的电源需求趋势也是要走向模块化。模块化方案的好处在于可共用一种或多种同封装的电源模块，自行选择不同输出电压的电源模块来设计不同要求的电源系统，从而缩短设计周期，便于生产，成本适中。
电源机箱布线方向：从焊接面看，元件的排列方位尽可能保持与原理图相外壳一致，布线方向最好与电路图走线方向相一致，因出产过程中通常需要在焊接面进行各种参数的检测，故这样做便于出产中的检查，调试及检验(注：指在知足电路机能及整机安装与面板布局要求的条件下)。电源线和地线的宽度是否合适，在PCB中是否还有能让地线加宽的地方。
准确选择单点接地通常，滤波电容公共端应是其它的接地点耦合到大电流的交流地的独一连接点，统一级电路的接地点应尽量靠近，并且本级电路的电源外壳滤波电容也应接在该级接地点上，主要是考虑电路各部门回流到地的电流是变化的，因实际流过的线路的阻抗会导致电路各部门地电位的变化而引入干扰。
即让某引线从别的电阻、电容、三极管脚下的旷地空闲处"钻"过去，或从可能交叉的某条引线的一端"绕"过去，在特殊情况下如何电路很复杂，为简化设计也答应用导线跨接，解决交叉电路题目。
因采用单面板，直插元件位于top面，表贴器件位于bottom面，所以在布局的时候直插器件可与表贴器件交叠，但要避免焊盘重叠。做不到单点时，在共地处接两二极管或一小电阻，实在接在比较集中的一块铜箔处就可以。在本开关电源中，它的布线和器件间的电感影响较小，而接地电路形成的环流对干扰影响较大，因而采用一点接地，即将电源外壳开关电流回路(中的几个器件的地线都连到接地脚上，输出整流器电流回路的几个器件的地线也同样接到相应的滤波电容的接地脚上，这样电源外壳工作较不乱，不易自激。
印刷电路中不答应有交叉电路，对于可能交叉的线条，可以用"钻"、"绕"两种办法解决。进行全局布线的时候。
|
