商品详情

产品介绍

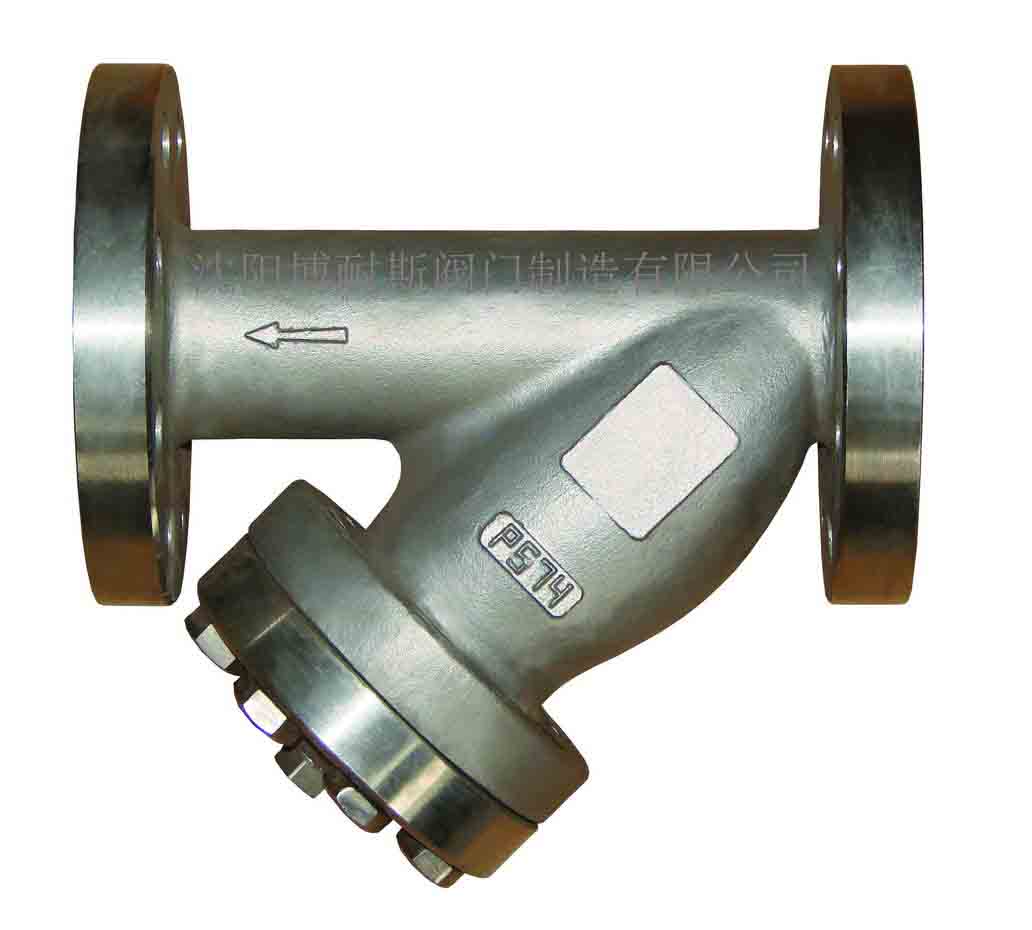

博耐斯Y型过滤器是使用水力控制阀及精密的易堵塞的机械产品的过滤阀门。是输送介质的管道系列常用的一种装置，通常安装于水力控制阀、减压阀、泄压阀、定水位阀等设备的进口端，用来消除介质中的杂质，防止颗粒性杂质进入通道，造成堵塞，以保护设备管道上的配件，免受磨损和堵塞。Y型过滤器还可与伸缩节组成具有安装长度可调节的Y型拉杆伸缩过滤器。

产品特点

博耐斯Y型过滤器网采用不锈钢双层网结构，坚固耐用，具有结构合理、流阻小、排污方便等特点，可用于水、蒸气、油品、硝酸、尿素、氧化性介质等多种介质。根据不同需要设置过滤网目数，一般通水网为 18~30 目，通气网为 40~100 目，通油网为 100~480 目（特殊情况可按用户要求制作过滤网）

技术参数

【产品执行标准】

设计规范：HG/T 21637
结构长度：GB/T 12221
连接法兰：JB/T 79
试验与检验：JB/T 9092
产品标识：GB/T 12220
供货规范：JB/T 7928

GL41H 型 PN10~PN16 法兰连接铁制Y型过滤器零部件材料

型号	材料
型号	阀体、阀盖	过滤网	螺塞	垫片
GL41H-10	灰铸铁	不锈钢	可锻铸铁	橡胶石棉板
GL41H-16	灰铸铁	不锈钢	可锻铸铁	橡胶石棉板
GL41H-16Q	球磨铸铁	不锈钢	可锻铸铁	橡胶石棉板

产品外形及结构尺寸（PN16）

GL41H 型 PN10~PN16 法兰连接铁制Y型过滤器主要外形及结构尺寸（mm）

型号	DN	L	D	z×?d	H	重量/kg
GL41H-10	50	250	160	4×?18	168
	65	280	180	4×?18	185
	80	315	195	4×?18	200
	100	370	215	8×?18	255
	125	450	245	8×?18	295
	150	510	280	8×?23	345
	200	560	335	8×?23	425
	250	745	390	12×?23	515
	300	780	440	12×?23	600
GL41H-16Q	50	250	160	4×?18	168
	65	280	180	4×?18	185
	80	315	195	8×?18	200
	100	370	215	8×?18	255
	125	450	245	8×?18	295
	150	510	280	8×?23	345
	200	560	335	12×?23	425
	250	745	405	12×?25	515
	300	780	460	12×?25	600
GL41H-16	32	180	135	4×?18	90	4.9
	40	220	145	4×?18	125	7.3
	50	240	160	4×?18	145	10.1
	65	280	180	4×?18	165	14
	80	320	195	8×?18	210	19.2
	100	380	215	8×?18	250	27
	125	440	245	8×?18	295	49.7
	150	480	280	8×?23	335	59.4
	200	600	335	12×?23	380	97.2
	250	605	405	12×?25	430	132.4
	300	635	460	12×?25	460	173.2
	350	696	520	16×?25	495	230
	400	790	580	16×?30	560	320
	450	850	640
