产品概述：

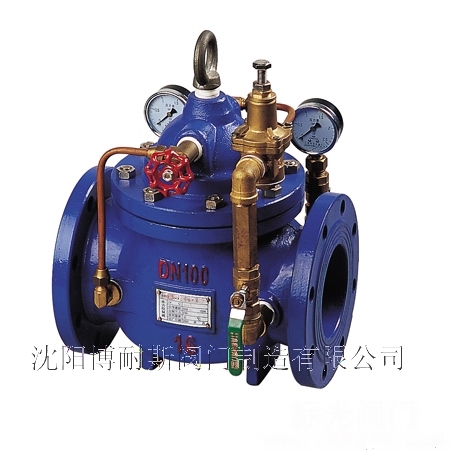

博耐斯Y46T组合式减压阀由主阀、控制导阀、过滤器、针阀、球阀及旁通管道节流部位等组成。适用于温度≤80℃的水及非腐蚀性液体（汽油）和气体等需要降低到一定范围的设备和管路系统上，通过调节将进口压力降低至某一需要的出口压力值。当进口力或流量发生变化时，靠介质本身的能量可自动保持出口压力在一定的范围内。
二、工作原理：
当调节弹簧处于自由状态时，主阀和导阀呈关闭状态。拧动调节螺钉，由介质推开导阀，同时进入主阀橡胶薄膜腔室与调节弹簧的压力保持平衡，进入主阀橡胶薄膜腔室，使橡胶膜片向上，主阀打开，介质流向出口（此时截止阀打开，保持腔室一定的压力），出口介质再反馈至橡胶薄膜上方腔室和导阀下方腔室。当出口压力时，导阀的膜片上移，导阀开度减少，使腔室的介质压力下降，同时腔室压力下降，主阀橡胶薄膜下移，主阀的开度减小，出口压力下降，达到新的平衡；反之亦然。微信：sy1668
三、零部件材料：
|
零件名称
|
材质
|
|
阀体、阀盖
|
碳钢、不锈钢
|
|
阀杆、活塞、阀瓣
|
不锈钢
|
|
阀座
|
铜
|
|
过滤器、球阀、针阀、控制导阀
|
铜
|
|
弹簧
|
硅锰钢
|
|
密封垫
|
丁腈橡胶
|
四、减压阀的基本性能：
（1） 减压阀调压范围：它是指减压阀输出压力P2的可调范围，在此范围内要求达到规定的精度。调压范围主要与调压弹簧的刚度有关。
（2） 减压阀压力特性：它是指流量g为定值时，因输入压力波动而引起输出压力波动的特性。输出压力波动越小，减压阀的特性越好。输出压力必须低于输入压力—定值才基本上不随输入压力变化而变化。
（3） 减压阀流量特性：它是指输入压力—定时，输出压力随输出流量g的变化而变化的持性。当流量g发生变化时，输出压力的变化越小越好。一般输出压力越低，它随输出流量的变化波动就越小。
五、Y46T组合式减压阀结构及用途：
该阀主要由主阀、控制导阀、过滤器、针阀、球阀及旁通管道节流部位等组成。适用于温度小于80℃的水及非腐蚀性液体（汽油、煤油）和气体等需要降低到一定范围的设备和管路系统上，通过调节将进口压力降低至某一需要的出口压力值。浙江上欧阀门主营阀门有：减压阀(气体减压阀,可调式减压阀,水用减压阀,蒸汽减压阀当进口压力或流量发生变化时，靠介质本身的能量可自动保持出口压力在一定的范围内。
六、Y46T组合式减压阀的选用：
根据使用要求选定减压阀的类型和调压精度，再根据所需的大输出流量选择其通径。决定阀的气源压力时，应使其大于高输出压力0．1MPa。减压阀一般安装在分水滤气器之后，油雾器或定值器之前，并注意不要将其进、出口接反；阀不用时应把旋钮放松，以免膜片经常受压变形而影响其性能。一种利用水压进行自我调节的减压阀稳压阀，在进口压力和流量产生变化的时候保持出口的压力和流量稳定。其完全实现自力控制，调试简单，运行可当管道流量为0的时候，减压阀进入全关闭状态，阀后压力保持低压（可减静压） 如图所示:当P1变化时减压阀的出口首先表现为P2±△P2通过反馈系统出口管传到控制阀，使Pt=Pk±△P2；从而L发生相应变化，导致±△Pe的变化，经压力导管导致Pk的相应变化，Pt与Pk达到新的平衡，主阀的过流面积H相应变化，因此，P1变化，而通过H的流量不变。P2始终是原整定的低压值。当流量变化时，减压阀自我调节工作原理也如同上。
