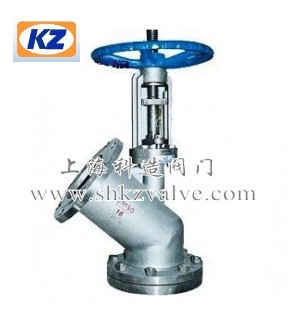

TBFY-Ⅰ下展式放料阀的产品简介：
TBFY-Ⅰ下展式放料阀操作方便，开启没有流阻；阀瓣装配维修简单，密封结构合理，密封圈更换方便实用。结构：主要由阀体，阀瓣，密封圈，阀杆，支架，阀压盖，手轮，法兰，螺母，定位螺钉等零件。
TBFY-Ⅰ下展式放料阀的详细资料：
TBFY-Ⅰ下展式放料阀性能与用途：操作方便，开启没有流阻；阀瓣装配维修简单，密封结构合理，密封圈更换方便实用。 结构：主要由阀体，阀瓣，密封圈，阀杆，支架，阀压盖，手轮，法兰，螺母，定位螺钉等零件。
TBFY-Ⅰ下展式放料阀 系列主要用于反映器，储罐和其他容器的底部排料，借助于底部法兰焊接于储罐和其他的底部，因此消除工艺介质通常在容器出口的残留现象。TBFY-Ⅰ下展式放料阀根据实际情况的需要，放底结构设计为平底型，阀体为V型，并提供提升和下降两种工作方式阀瓣。阀体内腔装有耐冲刷、耐腐蚀的密封圈，在开启瞬间，可以保护阀体不被介质冲刷、腐蚀，并对密封圈进行特种处理，使表面硬度达到HRC56-62，具有高耐磨、耐腐蚀的功能。阀瓣密封根据需要时封面均堆焊有硬质合金，密封副采用线密封，保证密封的可靠性，并可防止结疤。同时，采取短行程阀瓣的设计。在化工、石油、冶金、制药、农药、染料、食品加工等行业广泛使用。各种操作方式，例如，手动，气动（弹簧复位式、双作用式、带手轮和不带手轮），电动，液动，齿轮等。
TBFY-Ⅰ下展式放料阀耐腐蚀性:
1.使用介质如水、丙酮、酒精、氨、碳酸钡、苯(WCB材质的温度使用-29℃-425℃)。
2.使用介质如颗粒、油品、纸浆、二氧化碳气(不锈钢材质可使用温度-60℃-232℃)。
3.严禁使用含氟离子液体(如HF等)也不能用强碱及磷酸(温度小于150℃,浓度＞30%)。
4.不锈钢的一般工作温度≤150℃，压力范围0.6-2.5MPA，超过此规定订货时要说明。
TBFY-Ⅰ下展式放料阀安装
安装位置、高度、进出口方向必须符合设计要求，连接应牢固紧密.
安装在保温管道上的各类手动阀门，手柄均不得向下。
阀门安装前必须进行外观检查，阀门的铭牌应符合现行国家标准《通用阀门标志》GB 12220的规定。对于工作压力大于1.0 MPa 及在主干管上起到切断作用的阀门，安装前应进行强度和严密性能试验，合格后方准使用。强度试验时，试验压力为公称压力的1.5倍，持续时间不少于5min，阀门壳体、填料应无渗漏为合格。严密性试验时，试验压力为公称压力的1.1倍；试验压力在试验持续的时间应符合GB 50243标准要求，以阀瓣密封面无渗漏为合格。
|
零件名称 |
ZGICr18Ni9Tit系列 |
ZG00Cr18Ni10系列 |
ZG1Cr18Ni12M02Ti系列 |
ZG00Cr17Ni14M02系列 |
WCB系列 |
|
阀体/阀盖 |
ZG1Cr18Ni9Ti |
ZG00Cr18Ni10 |
ZG1Cr18Ni12M02Ti |
ZG00Cr17Ni14M02 |
WCB |
|
阀杆 |
ZG1Cr18Ni9Ti |
ZG00Cr18Ni10 |
ZG1Cr18Ni12M02Ti |
ZG00Cr17Ni14M02 |
WCB |
|
阀瓣 |
ZG1Cr18Ni9Ti |
ZG00Cr18Ni10 |
ZG1Cr18Ni12M02Ti |
ZG00Cr17Ni14M02 |
WCB |
|
垫片 |
304＋PTFE |
304L＋PTFE |
316＋PTFE |
316L＋PTFE |
石墨＋304 |
|
螺柱 |
1Cr17Ni2 |
1Cr17Ni2 |
1Cr17Ni2 |
1Cr17Ni2 |
35CrMoA |
|
螺母 |
1Cr18Ni9Ti |
1Cr18Ni9Ti |
1Cr18Ni9Ti |
1Cr18Ni9Ti |
45 |
下展式放料阀连接尺寸:
| |
上法兰 |
下法兰 |
密封座 |
| D1 |
D2 |
D3 |
D4 |
D5 |
D6 |
| 25 |
115 |
85 |
135 |
100 |
70 |
40 |
| 32 |
135 |
100 |
145 |
110 |
75 |
55 |
| 40 |
145 |
110 |
160 |
125 |
100 |
65 |
| 50 |
165 |
125 |
180 |
145 |
85 |
70 |
| 65 |
180 |
145 |
195 |
160 |
135 |
90 |
| 80 |
195 |
160 |
215 |
180 |
155 |
130 |
| 100 |
215 |
180 |
245 |
210 |
195 |
135 |
| 125 |
245 |
210 |
280 |
245 |
180 |
145 |
| 150 |
280 |
240 |
335 |
295 |
210 |
185 |
| 200 |
335 |
295 |
405 |
355 |
/ |
/ |
|
| | |
