一、适用范围

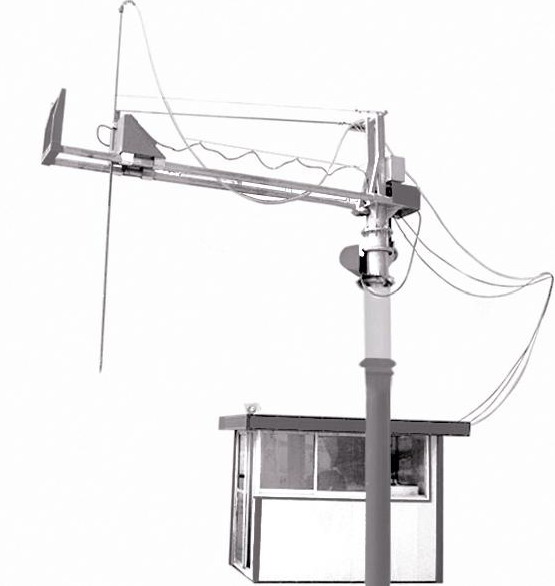

固定式粮食扦样机是专门为实现车载包装粮食、散粮无盖运输车的自动扦样而设计制造的，主体结构如图所示，它的工作机构可沿z轴旋转的以及沿X轴移动。以上两个动作全是自动化。整机系统刚性好，调节和维修方便。是车载粮食抽样检验检测的关键设备。
二、主要性能指标
1、旋转臂长（沿X轴） 3400mm（可根据用户要求制作）
2、扦样杆长（沿Z轴） 3400mm（可根据用户要求制作）
3、摆动角度 0～90°
4、遥控开关控制板电源380V
5、遥控器电池型号 5#电池
6、旋转电机 380V 0.55kw
7、扦样小车移动电机 220V 1.3kw
8、扦样杆升降电机 220V 0.51kw
三、结构工作原理
固定式粮食扦样机由两部分组成，机械装置，电控系统。
1、机械装置
机械装置主要由扦样小车，旋转臂和立柱三大部分组成，如图所示，能实现三坐标运动。旋转臂的旋转和扦样小车的前后移动及扦样杆上下移动都有电动动力来实现。
2、电控系统，如附图示
电控系统由电机主回路和按钮式组成。
