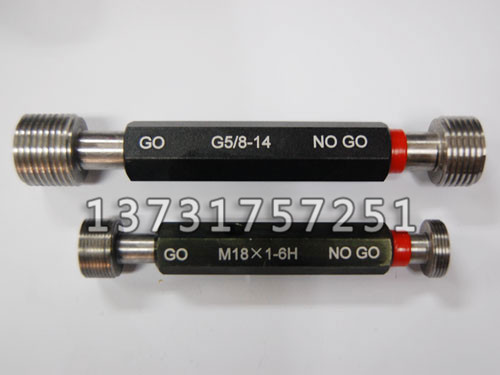

 螺纹塞环规
螺纹塞环规使用方法与测试
螺纹塞环规使用方法：分别用两个环规往要被检测的外螺纹上拧（顺序随意）。（1）通规不过，（拧不过去）螺纹中径大了，产品不合格。（2）止规通过，中径小了，产品不合格。（3）通规可以在螺纹的任意位置转动自如，止规拧一至两三圈，（可能有时还能多拧一两圈，但螺纹头部没岀环规端面）就拧不动了，这时说明你检测的外螺纹中径正好在"公差带"内，是合格的产品。
大口径螺纹塞环规的使用辅助装置，包括，吊梁，其中央开有一导孔；两导向杆，分别固定于吊梁两端；两导向座，套设于导向杆；轮架，环状结构，两侧固定于导向座，内壁设固定凸块，固定凸块上有固定凹槽；滚动支撑机构，包括至少两对滚动体，滚动体包括滚轮、滚轮轴、轴承；滚轮通过滚轮轴设置于固定凹槽内；环规套设于滚动体外；调节机构，包括手柄、手柄盘、螺纹套、调整螺杆、螺杆座；螺纹套设置于吊梁内；调整螺杆设置于螺纹套中，其下端固定于轮架；手柄盘套设固定于螺纹套，手柄固定于手柄盘。环规安装在本实用新型的吊梁下面，检验操作人员进行操作时不在需要频繁的将塞环规拿上拿下，使用环规时用力也轻，很好的减轻了劳动强度，提高操作节奏。
为了获得正确可靠的测量结果，在测量过程中，要注意应用并遵守有关测量原则，而阿贝原则、基准统一原则、最短测量链原则、最小变形原则和封闭原则是其中比较重要的原则。
原则是要求在测量过程中被测长度与基准长度应安置在同一直线上的原则。螺纹塞环规基准统一原则是要求测量基准要与加工基准和使用基准统一，螺纹塞环规工序测量应以工艺基准作为测量基准，终结测量应以设计基准作为测量基准。最短测量链原则是由测量信号从输入到输出量值通道的各个环节所构成的测量链，其环节越多测量误差越大。最小变形原则是测量器具与被测零件都会因实际温度偏离标准温度和受力（重力和测量力）而发生变形，形成测量误差。封闭原则是在闭合的圆周分度中，全部角度分量的偏差的总和为零。
