 星型联轴器的同心与装配
星型联轴器的同心很重要否则会对电机等造成影响

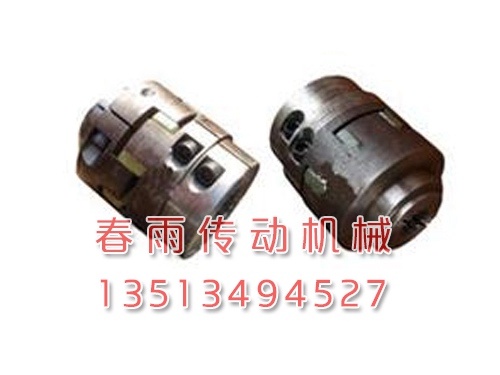

星型联轴器是将两轴轴向联接起来并传递扭矩及运动的部件并具有一定的补偿两轴偏移的能力。在此基础之上，联轴器必须要做到同心。从力学角度上来讲，联轴器是受力的，是电机通过加电之后来驱使联轴器转动，然后再由联轴器带动设备转动的，于联轴器来说，同心很重要，否则会对电机等造成影响。联轴器在机械传动中是为了减少机械传动系统的振动、降低冲击尖峰载荷，还应具有一定的缓冲减震性能，有时也兼有过载安全保护作用，而联轴器同心则电机功率消耗正常，传递效率则会很高；如果联轴器不同心时功率损耗增大，会导致传递效率降低，电机的电流自然会有所增大，这样的话最终会导致电机可能被烧掉的后果。
星型联轴器的聚氨脂弹性体由凸形爪块限制，可避免由于冲击产生的内部变形及离心力产生的外部变形；凸爪大的凹面，使渐开线齿上的表面压力很小，齿上即使承受过载，齿仍不会磨损或变形。具有补偿两轴相对偏移、缓冲、减震、耐磨性能，适应场合普遍。聚氨脂弹性体由凸形爪块限制，可避免由于冲击产生的内部变形及离心力产生的外部变形；凸爪大的凹面，使渐开线齿上的表面压力很小，齿上即使承受过载，齿仍不会磨损或变形。
星型联轴器的轮毂在轴上装配完后，应仔细检查轮毂与轴的垂直度和同轴度。一般是在轮毂的端面和外圆设置两块百分表，盘车使轴转动时，观察轮毂的全跳动（包括端面跳动和径向跳动）的数值，判定轮毂与轴的垂直度和同轴度的情况。不同转速的联轴器对全跳动的要求值不同，不同型式的联轴器对全跳动的要求值也各不相同，但是，轮毂在轴上装配完后，必须使轮毂全跳动的偏差值在设计要求的公差范围内，这是联轴器装配的主要质量要求之一。
造成轮毂全跳动值不符合要求的原因很多，首先可能发生在制造时由于加工造成的误差而对于现场装配来说，主要由于修正轮毂内孔表面时处理不妥，使轮毂与轴的同心度发生偏差。另外一个原因是有键联轴器在装配时，由于键的装配不当引起轮毂与轴不同轴。键的正确安装应该使键的两侧面与键槽的壁严密贴合，一般在装配时用涂色法检查，配合不好时可以用锉刀或铲刀修复使其达到要求。键上部一般有间隙，约在0.1-0.2mm左右。高速旋转机械对于轮毂与轴的同轴度要求高，用单键联接不能得到高的同轴度，用双键联接或花键联接能使两者的同轴度得到改善。
泊头市春雨传动机械有限公司（http://www.hbcycd.com/）主打产品为XL型星型弹性联轴器，XL接中间套型星形弹性联轴器，LXD(XLD)系列单法兰星形弹性联轴器，夹紧式花键梅花型弹性联轴器，XL带制动盘型星形弹性联轴器，带制动盘型星形弹性联轴器，星形弹性联轴器，单法兰星形弹性联轴器，星型弹性联轴器等各种联轴器产品，与各种不同主机产品配套作用，周围的工作环境比较复杂。对于高温、低温、有油、酸、碱介质的工作环境，不宜选用以一般橡胶为弹性元件材料的挠性联轴器，应选择金属弹性元件挠性联轴器。
|
