 蛇簧联轴器外形尺寸安装
蛇簧联轴器外形尺寸，即最大径向和轴向尺寸，必须在机器设备允许的安装空间以内。安装前应首先检查原动机和工作机两轴是否同心，两轴表面是否有包装纸和碰伤，联轴器两个半联轴节内孔是否有杂物，内孔棱边是否有碰伤、如有应将轴、半联轴节清理干净，碰伤用细锉处理好。
1、先找水平泵和轴的都找确定他们在一个水平面上。大型机器设备调整两轴对中较困难，应选择使用耐久和更换易损件方便的联轴器。金属弹性元件挠性联轴器一般比非金属弹性元件挠性联轴器的使用寿命长。
2、就是找同轴度确定电机和泵的轴的轴心是在一条水平直线上。以泵或电机为基准都可以。
3、最确定你的调试成果是看你的机主运转情况有无噪音有无跳动有无串动。表是在停车的时候测量的。
蛇簧联轴器安装：
1、蛇簧联轴器操作工须知：在启动设备前应先检查联轴器的螺母是否有松动或脱落，如有要及时将螺母用扳手把紧。应先空载启动设备1分钟后将负载管线阀门打开；停机顺序相反。(请每月将联轴器外部用机油涂刷一遍)。
2、蛇簧联轴器实践证明，如按说明及要求进行安装、维护、操作、膜片联轴器的日启动次数在1--5次，膜片的使用寿命最少5年以上。如不按说明书的要求进行安装、维护、操作，特别是螺栓方向装错使膜片变形或原动机与工作机两轴轴心偏移过大都会使膜片提前损坏。
3、蛇簧联轴器安装前应首先检查原动机和工作机两轴是否同心，两轴表面是否有包装纸和碰伤，联轴器两个半联轴节内孔是否有杂物，内孔棱边是否有碰伤、如有应将轴、半联轴节清理干净，碰伤用细锉处理好。然后检查两个半联轴节的内孔直径和长度是否同原动机、工作机的直径和轴伸长度尺寸相符。一般选型时，让原动机和工作机端半联轴节长度小于其轴伸长度10—30mm为好。
4、为了便于安装，最好是将两个半联轴节放在120--150的保温箱或油槽中进行预热，使内孔尺寸涨大很容易装上。安装后保证轴头不能凸出半联轴节端面，以齐平为好。检测两半联轴节之间的距离：沿半联轴节的法兰盘两内侧测出3--4点的读数取平均值，及加长段与两个膜片组实测尺寸之和，两者误差控制在0—0.4mm范围之内。
5、找正：用百分表检测两半联轴节法兰盘端面和外圆跳动，当法兰盘外圆小于250mm时跳动值应不大于0.05mm；当法兰盘外圆大于250mm时，跳动值应不大于0.08。
6、联轴器安装螺栓：把螺栓从法兰盘小孔外侧穿入，从另一件法兰盘大孔外侧穿出套上缓冲套、弹性垫圈、扭上螺母，用扳手将螺母把紧。如安装不适或拆除更换，又不损伤轴及半联，工具并安装。安装完毕后，转动自如无别劲为好。

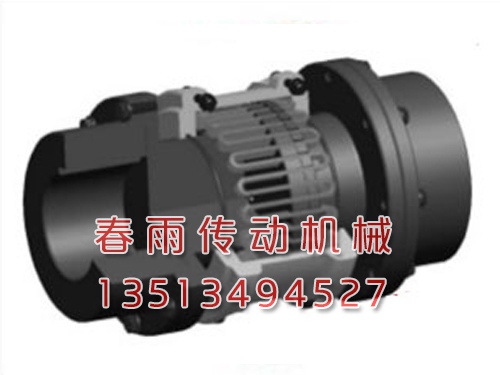

泊头市春雨传动机械有限公司（http://www.hbcycd.com/）生产的蛇簧联轴器系列产品有：JS型罩壳径向安装型联轴器，JSS型双法兰联接型联轴器，JSB型轴向安装联轴器，JSZ型带制动轮型联轴器，JSD型单法兰联接型联轴器，JSJ型接中间轴型联轴器，JSS型联轴器等，特点：以蛇形弹簧为弹性元件，在具备了较强弹性的同时，极大地提高了蛇簧联轴器传递扭矩，广泛应用于重型机械及通用机械场合。
|
