 轮胎联轴器传动与选用程序
轮胎联轴器广泛用于各种机械装置的轴系传动，如水泵（尤其是大功率、化工泵）、风机、压缩机、液压机械、石油机械、印刷机械、纺织机械、化工机械、矿山机械、冶金机械、航空（直升飞机）、舰艇高速动力传动系统、汽轮机、活塞式动力机械传动系统、履带式车辆，以及发电机组高速、大功率机械传动系统，经动平衡后应用于高速传动轴系已比较普遍。膜片联轴器至少由一个膜片和两个轴套组成。膜片被用销钉紧固在轴套上一般不会松动或引起膜片和轴套之间的反冲。有一些生产商提供两个膜片的，也有提供三个膜片的，中间有一个或两个刚性元件，两边再连在轴套上。

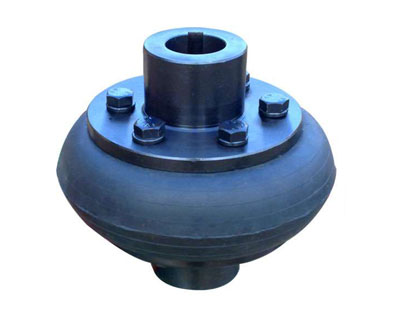

轮胎联轴器分为凸型和凹型两大类，凸型又分为带骨架整体式、无骨整体式和径向切口式三种。轮胎环内侧用硫化方法与钢质骨架粘接成一体，骨架上的螺栓孔处焊有螺母。装配时用螺栓与两半联轴器的凸缘连接，依靠拧紧螺栓使轮胎与凸缘端面之间产生的摩擦力来传递转矩，轮胎环工作时发生扭转剪切变形，故轮胎联轴器具有很高的弹性，补偿两轴相对位移的能力较大，并有良好的阻尼，而且结构简单、不需润滑、装拆和维护都比较方便。
1.LA轮冶金设备用胎式联轴器：这种联轴器是一种高弹性联轴器，具有良好的减震缓冲和优越的轴间偏移补偿性能适于潮湿、多尘、有冲击、振动、正反转多变和起动频繁的工作条件，并全拆装方便，不需润滑、耐久可靠，LA型轮胎联轴器的轮胎体是开口的。
2.LB轮胎联轴器具有良好的减震缓冲和优越的轴间偏移补偿性能，LLB轮胎联轴器多用于冶金设备，因此也被叫做冶金设备用轮胎联轴器。LB冶金设备用轮胎联轴器是一种高弹性联轴器，具有良好的减震缓冲和优越的轴间偏移补偿性能，适于潮湿，多尘，有冲击，振动，正反转多变和起动频繁的工作条件，并全拆装方便。
3.UL轮胎联轴器：本联轴器是一种高弹性联轴器，具有良好的减震缓冲和优越的轴间偏移补偿性能，适于潮湿、多尘、有冲击、振动、正反转多变和起动频繁的工作条件，并全拆装方便，因为弹性元件是一整体的轮胎体，拆装维修方便、不需润滑、耐久可靠。
轮胎联轴器选用程序如下：
(一)选用标准轮胎联轴器：设计人员在选择联轴器时首先应在已经制定为国家标准、机械行业标准以及获国家专利的联轴器中选择，只有在现有标准联轴器和专利联轴器不能满足设计需要时才自己设计联轴器。我国现已制订了数量相当多的不同品种，在不同结构型式和规格基本能满足不同转矩、转速和工况条件的标准联轴器。这些标准联轴器有的是我国自行研制并经过工业实验；有的是根据国外工业发达国家有关标准转化；有的是参考引进样机消化吸收并自行研制。有的标准联轴器不仅在国内是新型高性能，在国际上也具有先进水平，例如膜片联轴器。在制订标准时一般都经过严格程序，以保证标准的质量。标准联轴器是成熟的，一般也应是可靠的，关键是正确选择。国家专利联轴器例如弹性活销联轴器、扇形块弹性联轴器，吸取多种老式弹性联轴器的优点，克服了各自存在的缺点，在国内外均属高性能、新技术，是更新换代联轴器。
(二)选择轮胎联轴器品种、型式：了解联轴器(尤其是挠性联轴器)在传动系统中的综合功能，从传动系统总体设计考虑，选择联轴器品种、型式。根据原动机类别和工作载荷类别、工作转速、传动精度、两轴偏移状况、温度、湿度、工作环境等综合因素选择联轴器的品种。根据配套主机的需要选择联轴器的结构型式，当联轴器与制动器配套使用时，宜选择带制动轮或制动盘型式的联轴器；需要过载保护时；宜选择安全联轴器；与法兰联接时，宜选择法兰式；长距离传动，联接的轴向尺寸较大时，宜选择接中间或接中间套型。
(三)轮胎联轴器转矩计算：传动系统中动力机的功率应大于工件机所需功率。根据动力机的功率和转速可计算得到与动力机相联接的高速端的理论转矩T根据工况系数K及其他有关系数，可计算联轴器的计算转矩Tc。联轴器T与n成反比，因此低速端T大于高速端T。
(四)初选轮胎联轴器型号：根据计算转矩Tc，从标准系列中可选定相近似的公称转矩Tn，选型时应满足Tn≥Tc。初步选定联轴器型号(规格)，从标准中可查得联轴器的许用转速[n]和最大径向尺寸D、轴向尺寸Lo，应满足联轴器转速n≤[n]。
(五)根据轴径调整型号：初步选定的联轴器联接尺寸，即轴孔直径d和轴孔长度L，应符合主、从动端轴径的要求，否则还要根据轴径d调整联轴器的规格。主、从动端轴径不相同是普遍现象，当转矩、转速相同，主、从动端轴径不相同时，应按大轴径选择联轴器型号。
轮胎联轴器的平衡等级标准即按e来评定。因为轮胎联轴器由于种种原因使其质心或惯性主轴与其加转轴线不重合，在运转时将产生不平衡离心惯性力、离心惯性偶力和动挠度（振型）的现象，称为转子的不平衡现象，这种不平衡现象必然引起轴系的振动，从而影响机器的正常工作和使用寿命，因而对其必须加以重视。不平衡的程度（不平衡量U）通常用转子的质量m和质心到转子回转轴线距离r的乘积mr来表达，称为质径积。也有用单位质量的质径积来表达的，称为偏心距e（不是几何意义上的偏心。）质径积mr是一个与转子质量有关的相对量，而偏心距e是一个与转子质量无关的绝对量。
