零件名称
|
上海禹轩衬氟安全阀材料明细
|
|
阀体
|
WCB-衬里材料
|
CF8/CF8M+衬里材料
|
CF3/CF3M+衬里材料
|
|
阀瓣
|
35#+衬里材料
|
304/316+衬里材料
|
304L/316L+衬里材料
|
|
阀盖
|
WCB
|
CF8/CF8M
|
CF3/CF3M
|
|
阀帽
|
WCB
|
CF8/CF8M
|
CF3/CF3M
|
|
阀杆
|
2Cr13
|
304/316
|
304L/316L
|
|
导向套
|
2Cr13
|
304
|
|
调整螺杆
|
2Cr13
|
304/316
|
304L/316L
|
|
弹簧座
|
25#
|
304
|
|
调节圈
|
PTFE
|
|
|
波纹管
|
PTFE
|
|
|
弹簧
|
50CrA
|
|
|
调节螺母
|
QT450
|
2Cr13
|
|
螺栓
|
35#
|
A193 B8
|
A193 B8M
|
|
螺母
|
45#
|
A194 8
|
|
|
设计标准
|
GB/T12241, GB/T12243
|
|
结构长度标准
|
JB/T2203
|
|
法兰标准
|
HG/T20592, GB/T9119
|
|
检验与试验标准
|
GB/T12241, GB/T12243
|
|
标志标准
|
GB/T12241, GB/T12220
|
|
供货标准
|
JB/T7928
|
|
公称通径
|
DN15~DN400
|
|
公称压力
|
PN16, 150LB
|
|
整定压力分段(MPa)
|
0.06~0.1
|
0.1~0.16
|
0.16~0.25
|
|
0.25~0.4
|
0.4~0.6
|
0.6~0.8
|
|
0.8~1.0
|
1.0~1.3
|
1.3~1.6
|
|
适用温度
|
PFA: -29°C~200°C PTFE: -29°C~180°C
FEP: -29°C~150°C GXPO: -10°C~80°C
|
|
适用介质
|
盐酸, 硝酸, 氢氟酸, 液氯, 硫酸, 王水等强腐
蚀性介质
|

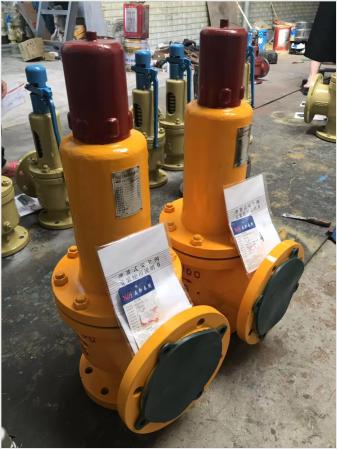

WA42F46-衬氟安全阀 衬氟泄压阀 弹簧全启式安全阀
衬氟安全阀(又称衬氟泄压阀)是我公司依据国内外先进技术，经消化吸收研制成功的新型化工行业领域专用安全阀,该阀是一种用于氯碱化工、盐酸、硫酸等高危腐蚀性介质受压设备、压力容器等密封系统的设备或管路上保护系统安全；该阀防外泄漏采用PTFE波纹管密封，有效的防止介质的外泄；阀体内腔、阀芯等与介质接触的部位均进行全衬2.5mm以上的PFA、F46等氟塑料, 具有结构紧凑，启闭灵活耐腐蚀性能强等优点。
该阀为封闭式结构，即排出的介质不外泄，全部介质沿着阀体规定的出口排出，用于是目前氯碱化工、盐酸、硫酸等腐蚀性化工专用阀领域的更新换代产品。
|
