 固体蓄热室电锅炉，该设备工作温度600~800度，电加热，目前使用的保温结构，炉顶和墙体选用标准型纤维模块，厚度在200~300mm，一般2兆瓦电锅炉用量6吨左右，3兆瓦7吨，4兆瓦10吨，5兆瓦15吨，底部使用轻质浇注料和耐火砖。金石可以实现全套供货。
目前，我国的工业燃煤锅炉热效率普遍较低，主要原因是排烟热损失和不完全燃烧热损失过大。为了降低排烟热损失和不完全燃烧热损失造成的浪费，必须围绕这两点进行采取技术改造。可以通过锅炉烟气余热回收、给煤装置改造、炉膛内壁喷涂节能涂料、燃烧系统改造、炉拱改造、锅炉辅机节能改造等技术方式提高燃烧锅炉的热效率问题。
一般状况下，锅炉本体在20℃的环境温度下，散热损失在2%左右。在具体的应用中，如果锅炉本体保温不好，会加速锅炉的散热损失，恶化周围的环境。要改善这种不利的状况，可以思考使用陶瓷纤维棉。保温效果好，抗冲击、抗震动，整体密封性能会有显着加强，可有效减少散热损失，该种技术的应用会起到改善劳动条件，美化劳动环境的预期效果。
硅酸铝纤维模块分类简介
硅酸铝纤维在高温区的热导率很小，具优良的隔热保温效果。在1000℃时，其热导率仅为耐火粘土砖的15%，为轻质粘土砖的38%左右，但其热导率与温度、容重、渣球含量及纤维直径等有很大关系。
硅酸铝纤维热导率随容重的增大而降低，但其降低的幅度逐渐减小，甚至当容重超过一定范围后，热导率不再下降，并有增大的趋势。 不同温度下，有一较低的热导率和与之相对应的较低容重。较低的热导率对应的较低容重值，随温度升高而增大。

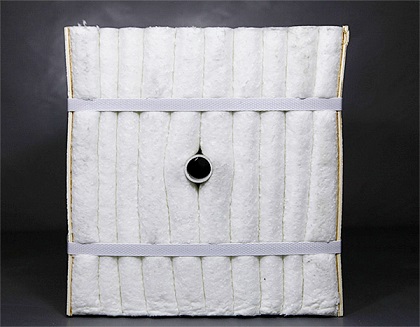

目前国内硅酸铝纤维制造厂家使用的模块形式多为折叠块，该结构使用针刺毯进行折叠，成型时使用机械设备对模块进行预压。由于折叠块制作方法导致表面凹凸不平影响抗冲刷涂料喷涂的效果。切片块就是在此基础之上改进而来，其制作方法与折叠块相同，只是在成型后将纤维毯折叠处切去使模块表面平整。目前国内部分厂家可以生产此种模块。派洛块是一种全新的模块，其采用的成型方法与上述两种模块完全不同，成型后的模块纤维没有方向性，因此绝热效果优于前两种模块。炉顶纤维模块密度宜选用230 kg/m3，侧墙纤维模块密度宜选用220 kg/m3。
陶瓷纤维模块又称陶瓷纤维组件。随着“模块”生产技术的发展，品种的扩大和技术性能提高，使工业窑炉纤维炉衬突破了传统的结构和施工方法，呈现全新面貌。这表现在以各种叠堆式模块和预制模块炉衬取代传统的层铺式炉衬结构。以预制纤维模块砌筑纤维炉衬的优点有以下几方面。
1.施工简单、安装方便、节省工时。纤维炉衬维修时无需大面积拆除，只需要换损坏部位的纤维模块即可迅速恢复生产。
2.陶瓷纤维模块加工时采取了预压缩，能补偿“模块”在高温下的收缩，不仅减少了纤维炉衬加热线收缩量，同条件下较传统层铺式纤维炉衬可提高使用温度50℃以上。
3.具有优良的抗风蚀性能，传统层铺式纤维炉衬900℃下抗风蚀性能为10m/s,而纤维模块炉衬抗风蚀性能可达30m/s以上。如预制纤维模块含无机结合剂，其抗风蚀性能可达50m/s。
4.纤维模块的锚固件不暴露于纤维炉衬热面，无需采用昂贵的耐热合金、陶瓷及氮化硅等材质作为锚固件。
|
沈网警备案20040880号
