 膜片联轴器性能与安装
膜片联轴器不可避免地存在轴向偏离、角向不对中、径向不对中等安装误差，下面分析各种安装误差对膜片联轴器力学性能的影响。设膜片联轴器轴向误差ΔKa为3mm，径向误差ΔKr为0.15mm，角向误差ΔKw为0.5°，轴向和角向安装误差对膜片联轴器的综合位移影响较大，而径向误差对综合位移影响相对较小。由于膜片联轴器等效应力最大值出现在外圈螺栓处，主要由螺栓预紧力引起的，安装误差对等效应力最大值影响较小，但安装误差对膜片组等效应力及其分布规律有较大影响。
(1)考虑螺栓预紧力、扭矩、离心力等载荷，建立了膜片联轴器计算模型，通过接触有限元分析，研究了安装误差对膜片联轴器力学性能的影响规律。
(2)各膜片的等效应力值相差较大，两端膜片应力最大，中间膜片依次减小且分布较均匀，离心力对膜片应力影响较为明显。
(3)轴向偏离、径向不对中、角向不对中等安装误差对膜片组的综合位移和等效应力有较大影响，其中角向误差的影响最大，安装时应严格控制角向误差。

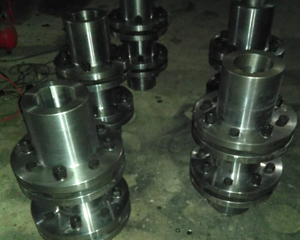

膜片联轴器是由两种法兰半联轴器和一组膜片靠螺丝紧固实现转动，在安装时应注意以下几点要求：
（1）将安装轴表面的灰尘污浊擦拭干净，同行抹一层薄薄的机油或者润滑剂；
（2）将膜片联轴器内孔清洁干净，抹机油或者润滑剂；
（3）将膜片联轴器插入安装轴，如孔径偏紧，注意避免用铁锤或硬金属击打安装；
（4）定位完成后，先按对角线方向，用扭力扳手(规定的拧紧力矩1/4)轻轻地拧紧螺丝；
（5）加大力度(规定拧紧力矩的1/2)重复完成第4步动作；
（6）按规定的拧紧力矩进行拧紧力矩进行拧紧固定；
（7）最后，按圆周方向依次拧紧固定螺丝；
（8）拆卸时，请在装置完全停止的状态下进行，依次松开锁紧螺。
膜片联轴器的减震套为45号钢材质，主要起到保护螺栓扭断和减少振动的作用。在膜片组冲压出形状来之后在进行压缩锚装，一般在冲压机上进行操作，所以冲压机的压力不能调的过高，以免操作时发生扭转变形。减震套材质国标规定是铝棒进行加工，这样主要优点是重量轻，好锚装。但是由于外径较大的膜片组受到的压力过大，用铝棒加工的减振套在转动时会受热软化，因此，研究人员对膜片联轴器进行了研究，但其中一部分成果仅为理论研究成果，未对膜片组件的结构提出更佳解决方案，另一些成果仅对某种特殊结构膜片(如圆形膜片)进行探讨，或者是仅对单片膜片进行分析，由此得出的结论普适性不强。
