 梅花联轴器类型与联轴器分类知识

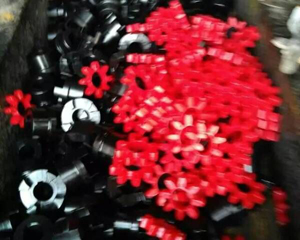

梅花联轴器主要有两种类型，一种是传统的直爪型的，另一种是曲面(内凹)爪型的零间隙联轴器。传统的直爪型梅花联轴器不适合用在精度很高的伺服传动应用中。零间隙爪型梅花联轴器是在直爪型的基础上演变而来的，但不同的是其设计能适合伺服系统的应用，常用于联接伺服电机、步进电机和滚珠丝杆。曲面是为了减少弹性梅花间隔体的变形和限制高速运转时向心力对它的影响。零间隙爪型联轴器由两个金属轴套(通常采用铝合金材质，也可以提供不锈钢材质)和一个梅花弹性间隔体结合而成。梅花弹性间隔体有多个叶片分支，像滑块联轴器一样，它也是通过压挤来使梅花弹性间隔体和两边的轴套吻合，并以此保证了其零间隙性能。与滑块联轴器不同的是，梅花联轴器是通过压挤传动的而滑块联轴器是通过剪力传动的。在使用零间隙爪型联轴器时，使用者一定要注意不能超过生产商给出的弹性元件的最大承受能力(保证零间隙的前提下)，否则梅花弹性间隔体将会被压扁变形失去弹性，预加负荷消失，导致失去零间隙的性能，还可能在发生严重的问题后使用者才会发现。
梅花联轴器具有很好的平衡性能和适用于高转速应用(最高转速可达30000转/分钟)，但不能处理很大的偏差，尤其是轴向偏差。较大的偏心和偏角会产生比其他伺服联轴器大的轴承负荷。另一个值的关注的问题是梅花联轴器的失效问题。一旦梅花弹性间隔体损坏或失效，扭矩传递并不会中断，同时两轴套的金属爪啮合在一起继续传递扭矩，这很可能会导致系统出现问题。根据实际应用选择合适的梅花弹性间隔体材料是本联轴器的一大优势，广州钜人自动化设备有限公司可提供各种弹性材料的梅花间隔体，不同的硬度和温度承受力，让客户选择合适的材料满足实际应用的性能标准。
对于梅花联轴器是否需要用精密机床进行加工，主要取决于使用的工况环境。如果转速过高的联轴器，就要使用精密机床进行加工联轴器了。主要是因为转速过高会导致联轴器弹性体受热，由于精密机床加工的联轴器梅花爪尺寸均分，因此弹性体受热均匀，所以联轴器使用寿命会大大增加。如果是普通机床加工的联轴器，联轴器梅花爪会出现不等分不均匀的现象，因此会导致弹性体受热不均匀，从而降低了联轴器的使用寿命。
联轴器的分类知识
一、梅花联轴器(1)紧凑型、无齿隙，提供三种不同硬度弹性体；(2)可吸收振动，补偿径向和角向偏差；(3)结构简单、方便维修、便于检查；(4)免维护、抗油及电气绝缘、工作温度20℃-60℃；(5)梅花弹性体有四瓣、六瓣、八瓣和十瓣；(6)固定方式有顶丝，夹紧，键槽固定。
二、刚性联轴器(1)重量轻，超低惯性和高灵敏度；(2)免维护，超强抗油和耐腐蚀性；(3)无法容许偏心，使用时应让轴尽量外露；(4)主体材质可选铝合金/不锈钢；(5)固定方式有夹紧、顶丝固定。
三、弹性联轴器(1)一体成型的金属弹性体；(2)零回转间隙、可同步运转；(3)弹性作用补偿径向、角向和轴向偏差；(4)高扭矩刚性和卓越的灵敏度；(5)顺时针和逆时针回转特性完全相同；(6)免维护、抗油和耐腐蚀性；(7)有铝合金和不锈钢材料供选择；(8)固定方式主要有顶丝和夹紧两种。
四、膜片联轴器(1)高刚性、高转矩、低惯性；(2)采用环形或方形弹性不锈刚片变形；(3)大扭矩承载，高扭矩刚性和卓越的灵敏度；(4)零回转间隙、顺时针和逆时针回转特性相同；(5)免维护、超强抗油和耐腐蚀性；(6)双不锈钢膜片可补偿径向、角向、轴向偏差，单膜片则不能补偿径向偏差。
五、波纹管联轴器(1)无齿隙、扭向刚性、连接可靠、耐腐蚀性、耐高温；(2)免维护、超强抗油，波纹管形结构补偿径向、角向和轴向偏差，偏差存在的情况下也可保持等速作动；(3)顺时针和逆进针回转特性完全相同；(4)波纹管材质有磷青铜和不锈钢供选择；(5)可适合用于精度和稳定性要求较高的系统。
六、滑块联轴器(1)无齿隙的连接，用于小扭矩的测量传动结构简单；(2)使用方便、容易安装、节省时间、尺寸范围广、转动惯量小，便于目测检查；(3)抗油腐蚀，可电气绝缘，可供不同材料的滑块弹性体选择；(4)轴套和中间件之间的滑动能容许大径向和角向偏差，中间件的特殊凸点设计产生支撑的作用，容许较大的角度偏差，不产生弯曲力矩，侃轴心负荷降至最低。
