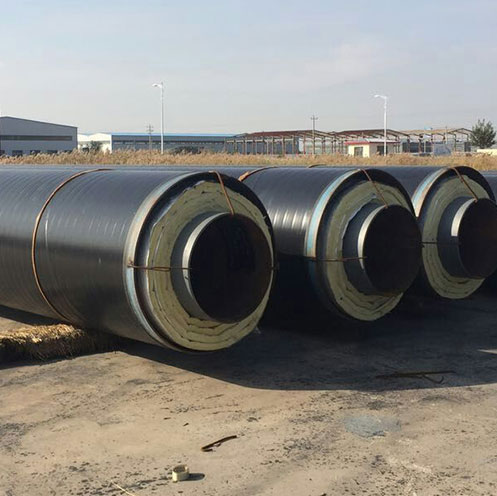

钢套钢保温管焊接质量控制及主要组成部分 钢套钢保温管由工作钢管、保温层、滚动导向管托、外套管、防腐层组成,保温材料捆扎在工作钢管上,依靠滚动导向管托在外套管内整体式热膨胀移动,故不损坏保温层,固定支架为内置式固定支架,无须原先“三通式固定支架”的庞大的钢筋混凝土支墩,是理想的蒸汽管敷设方式。经多年使用实践中和有关检测中心检测使用寿命可达三十年以上。保温管不仅具有传统地沟和架空敷设管道难以比拟的先进技术、实用性能,而且还具有显著的社会效益和经济效益,也是供热节能的有力措施。采用直埋供热管道技术,钢套钢保温管标志着中国供热管道技术发展已经进入了新的起点。随着这项先进技术的进一步完善和发展,供热管道直埋取代地沟和架空势在必行。 钢套钢保温管用于室内外各种管道,集中供热管道,中央空调管道、化工、医药等工业管道的保温、保冷工程。聚氨酯发泡保温管自三十年代聚氨酯合成材料诞生以来,一直作为一种优良的绝热保温材料而得到迅速发展,其应用范围也越来越广泛,更由于其施工简便、节能防腐效果显著而被大量地用于各种供热、制冷、输油、输汽等各种管道。 钢套钢保温管施工指南 1、钢套钢保温管波纹补偿器安装质量控制。波纹补偿器工作原理是通过它内部金属纹膨胀节的柔性来吸收一定量的管道位移,如果在安装过程中不特别注意,波纹补偿器的使用寿命就有可能降低。 2、严格控制焊接质量。焊接工作量大、要求高、焊接质量的好坏直接关系到整个工程的质量。 3、蒸汽管、凝结水管水压试验质量控制。施工方在进行水压试验前要焊缝及其他待检部位尚未涂漆和绝热,无固定支架的钢套钢保温管波纹补偿器设置临时约束装置。 4、阀门安装质量控制。安装阀门要求核对型号,外观要无缺陷、开闭灵活。阀门的开关位置要便于操作。阀门与管道焊接凡是连接时阀门不得关闭。 5、外套管气压试验质量控制。焊接完毕后,需要施工单位检查并报监理对外观检查合格后可以进行气压试验。 6、管道吹扫质量控制。完成局部回填后可以进行管网吹扫。 直埋式保温管的导热系数在国际的标准之内,使用的温度要求较低。吸水率、抗氧指数和抗压程度都是在国内的要求之间。 钢套钢保温管一般用于热电公司供热工程,适用于输送2.5MPA,350°以下的蒸汽或其他介质,用螺旋管做外防护层外壁涂刷环氧煤沥青防腐,中间为超细玻璃棉,具有强度高,不易损坏,施工检修简便,使用寿命长等特点,钢套钢蒸汽保温管结构依据滑动方式不同分为内滑动外滑动式两类。直埋式高温蒸汽用预制保温管在没有混凝土结构的情况下也可以进行地下直埋,即工作钢管的热膨胀在外管内进行,从而降低了材料成本,缩短工期,保障了供热管道的安全性,可以在不同温度环境应用,在高温蒸汽管道项目中独领风骚。使用温度可达150℃-450℃。 钢套钢保温管选用二度无机富锌底漆(耐温≥400℃)防腐涂层,管道端口选用聚乙烯或三层PE冷缠带密封,防止安装前进入潮气或施工中进入水。保温材料多层错缝包扎,有效减少了热损失,同时控制外套表面措施使外套防腐层的温度控制得到了保证。用保温材料包扎多层铝箔反射层,减少了热损失,使蒸汽管道更加经济使用。保温输送管道外套保温钢管采用防腐涂层与阴极保护联合防护,延长使用寿命。疏水系统采用全封闭的形式,安全可靠。钢套管上的排潮管既能及时排出潮湿气体,又可作为运行的报警信号管。管道的热补偿采用优质波纹管补偿器,并将其装设在套管内,做成直埋形式,无须设置观察井,施工操作方便、工期短。 3PE防腐管防腐层涂敷完成后,应去除管端部位的聚乙烯层。管端予留长度为100-120mm。 钢套钢保温管主要组成部分: 1、保护壳:采用高密度聚乙烯或玻璃钢。 2、保温层:采用硬质聚氨酯泡沫塑料。 3、工作钢管:根据输送介质的技术要求分别采用有缝钢管、无缝钢管、双面埋弧螺旋焊接钢管。 4、渗漏报警线:制造高温预制直埋保温管时,在靠近钢管的保温层中,埋设有报警线,一旦管道某处发生渗漏,通过警报线的传导,便可在专用检测仪表上报警并显示出漏水的准确位置和渗漏程度的大小。 钢套钢保温管的焊接质量控制 严格控制焊接质量钢套钢蒸汽管道焊接工作量大、要求高,焊接质量的好坏直接关系到整个工程的质量。工作管的焊接质量对直埋蒸汽管道的安全十分重要,一旦发生焊缝泄漏,将导致全部保温材料失效。因此必须在施工、检验环节上把好关,要求对焊缝进行100%X射线探伤。总结工程实践,发现采用氩弧焊打底,电弧焊夹层、盖面,质量能够得到保证。X射线探伤一般都能合格,也能通过水压试验,经验证明,虽然费用高些,但就可靠性来说,是值得的。外套钢管具有连续密封、防水、防腐等功能,是保证保温结构完好及绝热材料性能稳定的重要屏障。由于外套管焊接时需先将接口管纵向剖开,然后再对焊在工作管外侧,焊接过程易出现变形,焊接难度大,因此焊接时要合理点焊,必要时用撬棍撬压以防变形。一般按0.6MPa压力等级焊接,并进行100%超声波探伤以确保质量。 河北国盛管道装备制造有限公司(http://www.guoshengguandao.com)专业生产直埋式保温管、3PE防腐管、钢套钢保温管等产品。我公司产品主要供应电力、石油、化工、燃气、城市供热、污水处理、节能环保等行业建设项目,并且产品远销欧美、中东地区及东南亚。 |
